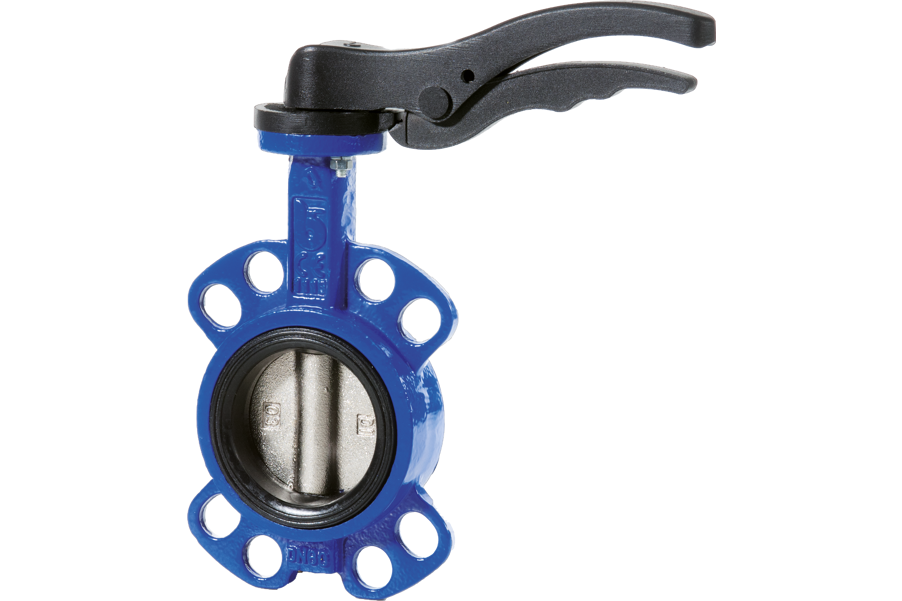

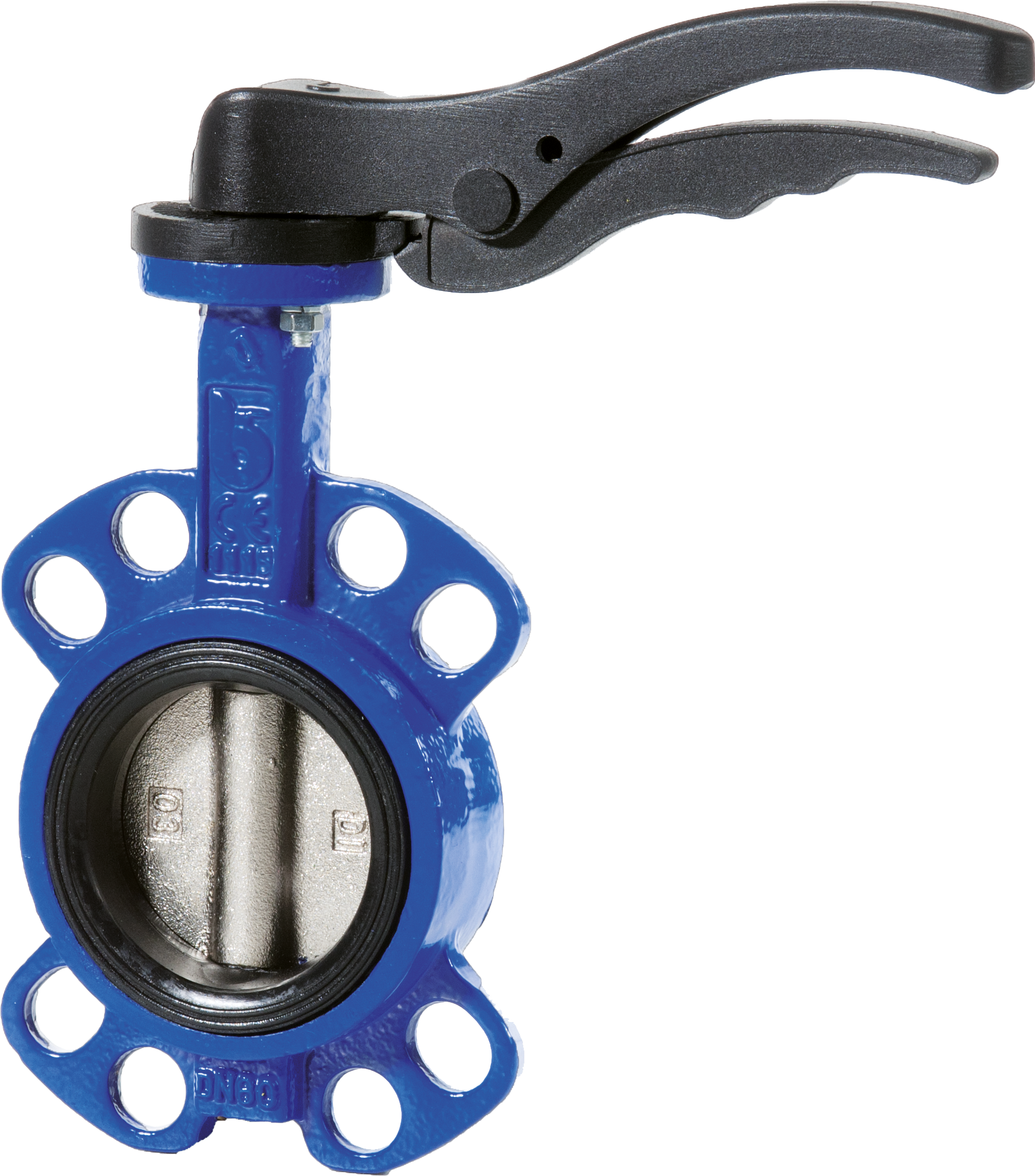

IBECO Vridspjällventil WAFER J9
J9 Vridspjällventiler är av centriskt typ med anslutning WAFER. Producerad av segjärn med spjällskiva av AISI 316 samt tätning av EPDM. Andra material i spjällskiva och hus emot förfrågan. Producerade i enlighet med ISO EN9001.
Den integrerade ISO flänsen enligt ISO5211 gör det enkelt att montera på aktuator.
Dokument och länkar
IBECO Vridspjällventil WAFER J9
Spjällskiva av AISI 316
|
DN
|
Med handspakArt.nr.
|

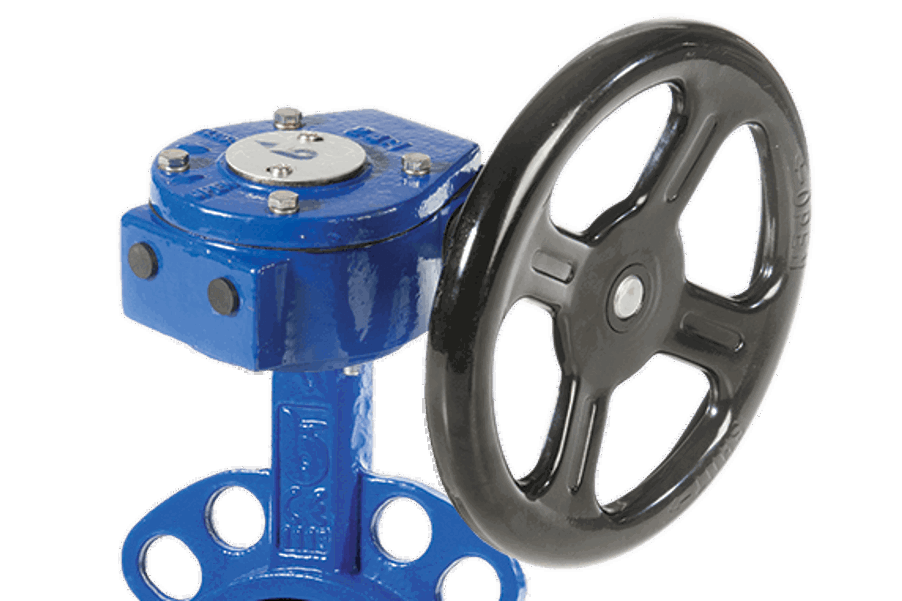

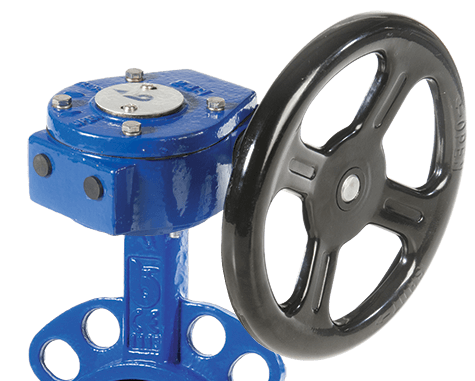

Med växellådaArt.nr.
|
Med pneumatisk aktuator dubbelverkandeArt.nr.
|
Med elektrisk aktuator 230VArt.nr.
|
Med elektrisk akturator 24V DCArt.nr.
|
Varukorg
|
|---|---|---|---|---|---|---|
|
50
|
J9.128050L16C
|
J9.128050R16C
|
J9.128050D16C
|
J9.128050E16C
|
J9.128050E16B
|
|
|
65
|
J9.128065L16C
|
J9.128065R16C
|
J9.128065D16C
|
J9.128065E16C
|
J9.128065E16B
|
|
|
80
|
J9.128080L16C
|
J9.128080R16C
|
J9.128080D16C
|
J9.128080E16C
|
J9.128080E16B
|
|
|
100
|
J9.128100L16C
|
J9.128100R16C
|
J9.128100D16C
|
J9.128100E16C
|
J9.128100E16B
|
|
|
125
|
J9.128125L16C
|
J9.128125R16C
|
J9.128125D16C
|
J9.128125E16C
|
J9.128125E16B
|
|
|
150
|
J9.128150L16C
|
J9.128150R16C
|
J9.128150D16C
|
J9.128150E16C
|
J9.128150E16B
|
|
|
200
|
J9.123200016C
|
J9.123200016C
|
J9.123200016C
|
J9.123200016C
|
J9.123200016B
|
|
|
200
|
J9.123200016C
|
J9.123200016C
|
J9.123200016C
|
J9.123200016C
|
J9.123200016B
|
|
|
250
|
J9.128250L16C
|
J9.128250R16C
|
J9.128250D16C
|
J9.128250E16C
|
J9.128250E16B
|
|
|
250
|
J9.128020L16C
|
J9.128020R16C
|
J9.128020D16C
|
J9.128020E16C
|
J9.128020E16B
|
|
|
300
|
J9.128300L16C
|
J9.128300R16C
|
J9.128300D16C
|
J9.128300E16C
|
J9.128300E16B
|
|
|
300
|
J9.128300L16C
|
J9.128300R16C
|
J9.128300D16C
|
J9.128300E16C
|
J9.128300E16B
|
|
|
400
|
J9.128400R16C
|
J9.128400D16C
|
J9.128400E16C
|
J9.128400E16B
|
|
|
|
400
|
J9.128400R16C
|
J9.128400D16C
|
J9.128400E16C
|
J9.128400E16B
|
|
Material:
Segjärn
Spjällskiva AISI 316
Tätning: EPDM
Arbetstemperatur:
-10 a +120°C
På förfrågan:
Tätning i NBR
Andra material i spjällskiva
Andra material i hus
Design och testningsstandarder:
Bygglängd enl EN558/1-20 (ISO 5752-20, DIN 3202K1)
Flänsar enl EN1092 ISO 7005, ANSI B16.5 #150
Design enl EN593, EN12516, ISO 5211, EN12570
Märkning enl EN19
Tester enl EN 12266 cat. A (ISO 5208 cat. A)
Standarder och godkännanden
-
WRAS Approved Product
-
CE godkänd
