IBECO Ställdon för slussluckor
IBECO:s slussluckor med icke-stigande spindel kan levereras med kodade monteringskit för installation och manövrering via flervarvsställdon eller växellåda. Ställdon drivs av elmotor för fjärroch automatstyrning, idealiskt för integration i SCADA-system. En växellåda minskar erforderligt ingående vridmoment så att även
stora luckor under tryck kan manövreras för hand, och kan kombineras med ställdon för att minska ställdonets storlek. Själva ställdonet eller växellådan ingår inte i monteringskitet.
Fördelar
- Fyra monteringsvarianter: direkt, pelare, kammare och offset
- Ställdon och växellåda dimensioneras efter ingående vridmoment
- Vid över 80 Nm rekommenderas växellåda
- F10-fläns, 20 mm ingående axel och B3-kil enligt ISO 5210:2023
Dokument och länkar
|

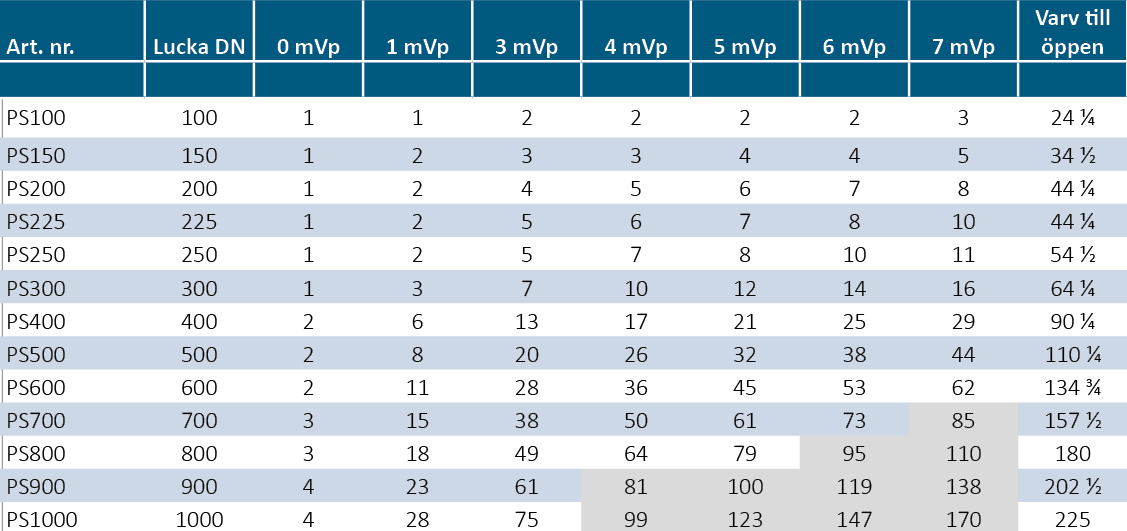

Art. nr.
|
Lucka DN
|
0 mVp
|
1 mVp
|
3 mVp
|
4 mVp
|
5 mVp
|
6 mVp
|
7 mVp
|
Varv till öppen
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|
|
PS100
|
100
|
1
|
1
|
2
|
2
|
2
|
2
|
3
|
24 ¼
|
|
|
PS150
|
150
|
1
|
2
|
3
|
3
|
4
|
4
|
5
|
34 ½
|
|
|
PS200
|
200
|
1
|
2
|
4
|
5
|
6
|
7
|
8
|
44 ¼
|
|
|
PS225
|
225
|
1
|
2
|
5
|
6
|
7
|
8
|
10
|
44 ¼
|
|
|
PS250
|
250
|
1
|
2
|
5
|
7
|
8
|
10
|
11
|
54 ½
|
|
|
PS300
|
300
|
1
|
3
|
7
|
10
|
12
|
14
|
16
|
64 ¼
|
|
|
PS400
|
400
|
2
|
6
|
13
|
17
|
21
|
25
|
29
|
90 ¼
|
|
|
PS500
|
500
|
2
|
8
|
20
|
26
|
32
|
38
|
44
|
110 ¼
|
|
|
PS600
|
600
|
2
|
11
|
28
|
36
|
45
|
53
|
62
|
134 ¾
|
|
|
PS700
|
700
|
3
|
15
|
38
|
50
|
61
|
73
|
85
|
157 ½
|
|
|
PS800
|
800
|
3
|
18
|
49
|
64
|
79
|
95
|
110
|
180
|
|
|
PS900
|
900
|
4
|
23
|
61
|
81
|
100
|
119
|
138
|
202 ½
|
|
|
PS1000
|
1000
|
4
|
28
|
75
|
99
|
123
|
147
|
170
|
225
|
|
|
PS100
|
|
Grå fält (≥ 80 Nm) – växellåda rekommenderas för säker handmanövrering. * PS100 kan inte förses med PSKIT-DM (direktmontage).
Större dimensioner än DN1000 på förfrågan. Vridmomentet avser öppning mot angivet tryck; om luckan sitter i en tillämpning
där 7 mVp inte behövs kan ställdonet dimensioneras ned.
| Art.nr | Bild nr. | Direktmontage | Spindelförlängare |
| PSKIT-DM | 1 | Direktmontage | Normalt ej |
| PSKIT-PD | 2 | Pelarmontage | PSES krävs |
| PSKIT-CM | 3 | Kammarmontage | PSES krävs |
| PSKIT-OS | 4 | Offsetmontage | PSES krävs |
Monteringskitet ansluter slussluckan till ett F10-ställdon eller en växellåda. Ställdon och växellåda ingår inte utan beställs separat. Bilderna visar monteringskitet. Fernco anger kontroll av spindelförlängare PSES även vid direktmontage – stäm av i varje projekt.
Material:
Ställdonstillbehör: 316 (A4 / 1.4401) marint rostfritt stål
Referensställdon för mått: AUMA SA07.2 (3-fas) med AM-styrenhet
Gränssnitt: F10-fläns, 20 mm ingående axel, B3-kil
