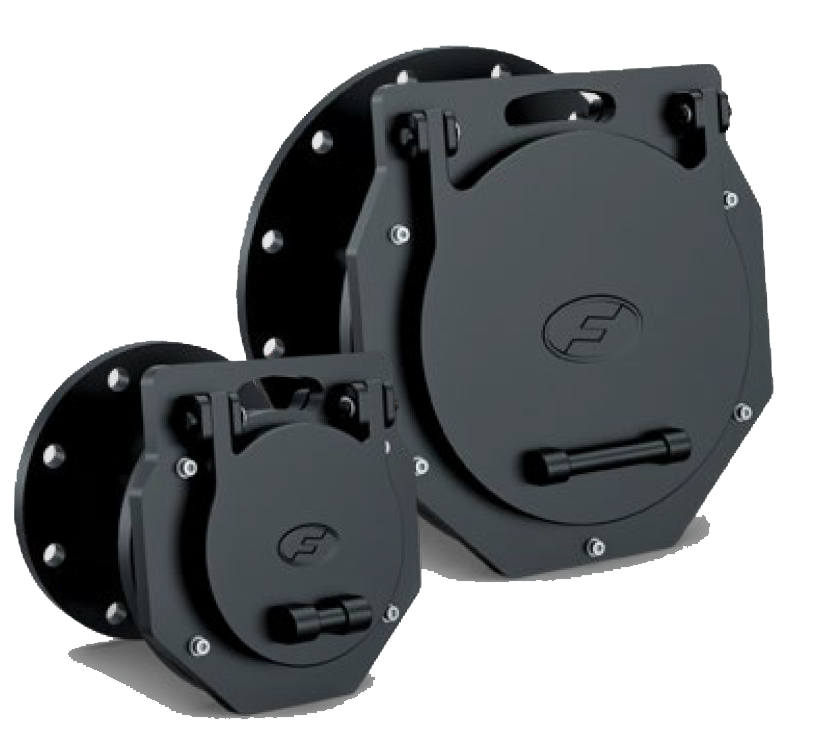

IBECO Klaffluckor flänsmonterade tidvatten
En passiv backventil för väggmontage i tidvattenpåverkade miljöer och där ledningen har fall. Ventilen har 10 graders inbyggd lutning som säkerställer att luckan sätter mot sätet trots tryckvariationer orsakade av tidvattnet. Tillverkad i PE (HDPE 500) med patenterad koextruderad EPDM-tätning från FVT150 och uppåt, vilket ger vattentät anslutning mot väggen utan extra tejp eller tätningsmedel. Monteras med kemiska ankare direkt i vägg.
Fördelar
- 10° inbyggd lutning för säker sätning i tidvatten och vid fall i ledningen
- Koextruderad EPDM-tätning från FVT150 –ingen extra tejp eller tätningsmedel
- Handtag för enklare hantering och installation
- Tät upp till 7 mVp mot sätet, 5 mVp från DN1050
- Beräknad livslängd: upp till 60 år
Dokument och länkar
IBECO Klaffluckor väggmonterade
|
DN
|
Art.nr.PN10
|
Art.nr.PN16
|
Flänsstandard
|
Öppn.tryckmm
|
Varukorg
|
|---|---|---|---|---|---|
|
100
|
FVT100-1
|
FVT100-1
|
BS4504 / ISO 7005 (DIN)
|
50
|
|
|
125
|
FVT125-1
|
FVT125-1
|
BS4504 / ISO 7005 (DIN)
|
51
|
|
|
150
|
FVT150-1
|
FVT150-1
|
BS4504 / ISO 7005 (DIN)
|
50
|
|
|
200
|
FVT200-1
|
FVT200-2
|
BS4504 / ISO 7005 (DIN)
|
50
|
|
|
250
|
FVT250-1
|
FVT250-2
|
BS4504 / ISO 7005 (DIN)
|
56
|
|
|
300
|
FVT300-1
|
FVT300-2
|
BS4504 / ISO 7005 (DIN)
|
57
|
|
|
350
|
FVT350-1
|
FVT350-2
|
BS4504 / ISO 7005 (DIN)
|
61
|
|
|
400
|
FVT400-1
|
FVT400-2
|
BS4504 / ISO 7005 (DIN)
|
66
|
|
|
450
|
FVT450-1
|
FVT450-2
|
BS4504 / ISO 7005 (DIN)
|
70
|
|
|
500
|
FVT500-1
|
FVT500-2
|
BS4504 / ISO 7005 (DIN)
|
73
|
|
|
600
|
FVT600-1
|
FVT600-2
|
BS4504 / ISO 7005 (DIN)
|
85
|
|
|
700
|
FVT700-1 ‡
|
FVT700-2 ‡
|
ISO 7005
|
69
|
|
|
900
|
FVT900-1 ‡
|
FVT900-2 ‡
|
ISO 7005
|
73
|
|
|
1050
|
FVT1050-1 ‡
|
FVT1050-2 ‡
|
ISO 7005
|
75
|
|
|
1200
|
FVT1200-1 ‡
|
FVT1200-2 ‡
|
ISO 7005
|
82
|
|
|
1400
|
FVT1400-1 ‡
|
FVT1400-2 ‡
|
ISO 7005
|
95
|
|
DN100–150 täcks av en och samma artikel för både PN10 och PN16; för dessa dimensioner är -2 den australiska flänsvarianten. Från DN200 gäller -1 för PN10, -2 för PN16 och -3 för AS2129 / AS4087. ‡ DN700 och uppåt finns i leverantörens sortiment men saknas i prislistan – pris och leveranstid på förfrågan. Övriga flänsadaptrar tillverkas på begäran. Öppningstrycket avser max cracking head ovan vatten vid 10° lutning och tar inte hänsyn till strömmar eller skräp. Flänsbult och packning enligt flänsstandard ingår inte. Produktritningar för godkännande lämnas vid mottagen order.
Montage: Ingen FVMS-sats. Bultas direkt mot fläns enligt BS4504/ISO 7005 (DIN) eller AS2129/AS4087. Bult och packning enligt flänsstandard ingår inte. FVTFA används mot väggmonterad lucka.
Material:
Bakplatta och lucka: PE (HDPE 500)
Tätning: integrerad EPDM enligt BS EN 681-1:1996
Rostfritt stål: 316 (A4 / 1.4401)
Glasfiberförstärkt nylon (GFN)
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
WRc-godkänd. Uppfyller och överträffar DIN 19569-4, ISO 9001:2015 och BS 7775
