IBECO Strypskivor
En strypskiva monteras i en brunn eller kammare för att begränsa och reglera flödet till ett bestämt värde, typiskt i fördröjningsmagasin och dagvattenanläggningar. Varje skiva skärs efter projektets krav – strömmens öppning beräknas mot anläggningens hydrostatiska förhållanden. Tillverkas i 30 mm PE (PE 500) eller 6 mm 316 rostfritt stål och levereras komplett med montagesats.
Fördelar
- Skuren efter projektets flödeskrav, DN100 till DN600
PE (PE 500) 30 mm eller 316 rostfritt stål 6 mm
Montagesats med EPDM-tätning, kemankare och 316 gängstång ingår
Böjd baksida för runda brunnar på förfrågan
Enkel montering, minimalt underhåll
OBS!
Strypskivor tillverkas mot projektspecifikation. Ange rörets innerdiameter och önskat flöde eller beräknad öppning vid förfrågan.
Dokument och länkar
IBECO Strypskivor
|
Art.nr
|
Rörets innerdiameter
|
Amm
|
Bmm
|
Cmm
|
Max viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|
|
OP100
|
100
|
300
|
300
|
30
|
2,56
|
|
|
OP150
|
150
|
350
|
350
|
30
|
3,49
|
|
|
OP200
|
200
|
400
|
400
|
30
|
4,56
|
|
|
OP250
|
250
|
450
|
450
|
30
|
5,77
|
|
|
OP300
|
300
|
600
|
600
|
30
|
10,27
|
|
|
OP350
|
350
|
650
|
650
|
30
|
12,06
|
|
|
OP400
|
400
|
700
|
700
|
30
|
13,98
|
|
|
OP450
|
450
|
750
|
750
|
30
|
16,06
|
|
|
OP500
|
500
|
800
|
800
|
30
|
18,27
|
|
|
OP600
|
600
|
900
|
900
|
30
|
23,12
|
|

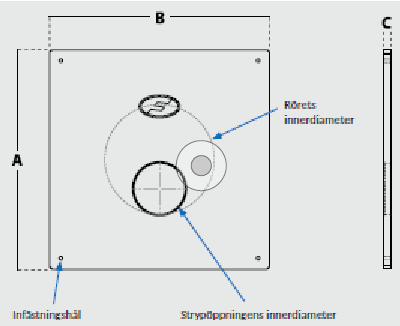

A och B är skivans ytttermått, C är tjockleken. Strypningens innerdiameter beräknas per projekt och anges vid beställning. Utförande i 316 rostfritt stål och böjd baksida för runda brunnar lämnas på förfrågan. Montagesats ingår som standard; extra satser kan levereras. Montering: Ø10 mm hål till 80 mm djup, kemankare, och muttrarna dras till 4 Nm. Strypskivorna är ännu inte prissatta i prislistan – pris lämnas på förfrågan.
Material:
Skiva: PE (HDPE 500), 30 mm
Alternativt: 316 rostfritt stål (1.4401), 6 mm
Montagesats: EPDM-tätning, kemankare och 316 gängstång
Standarder:
Flödesprestanda enligt BS EN ISO 5167-2:2022. Tillverkning enligt ISO 9001:2015.
