PSX

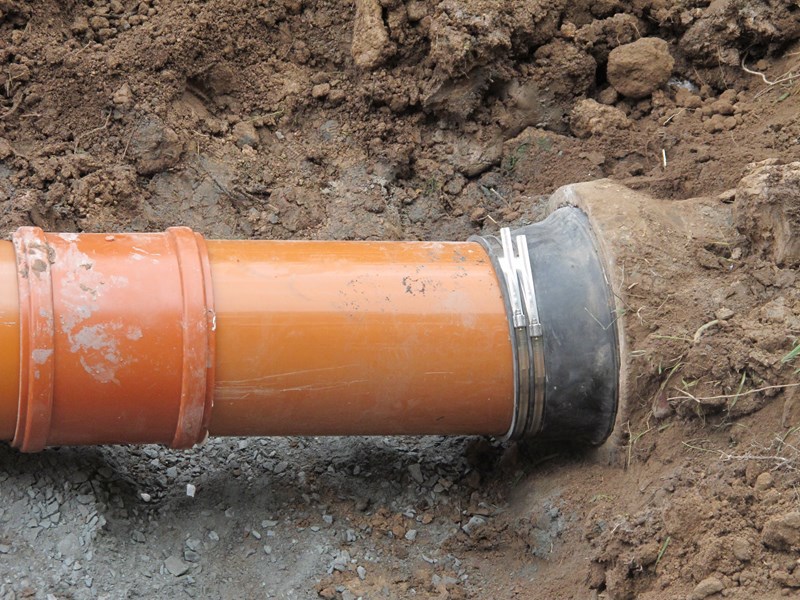

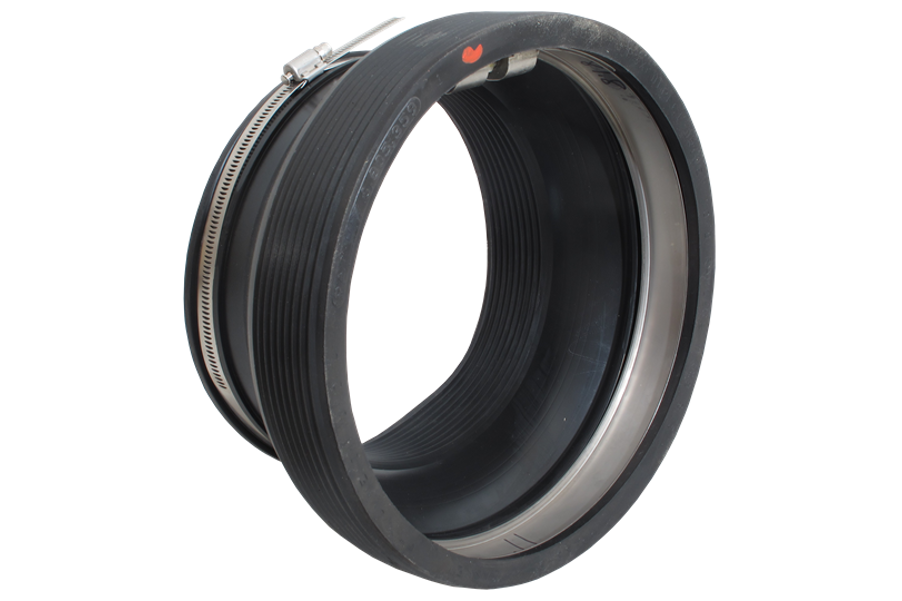

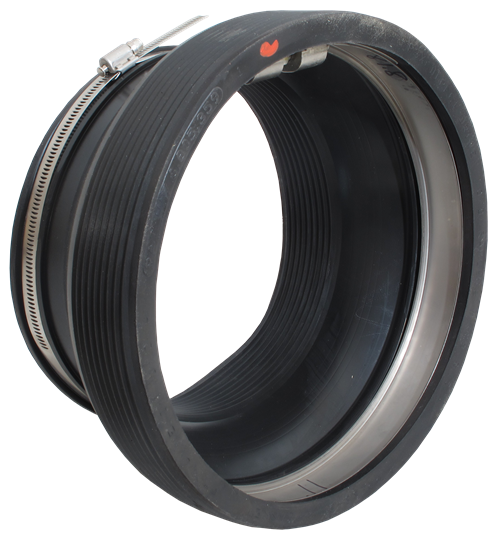

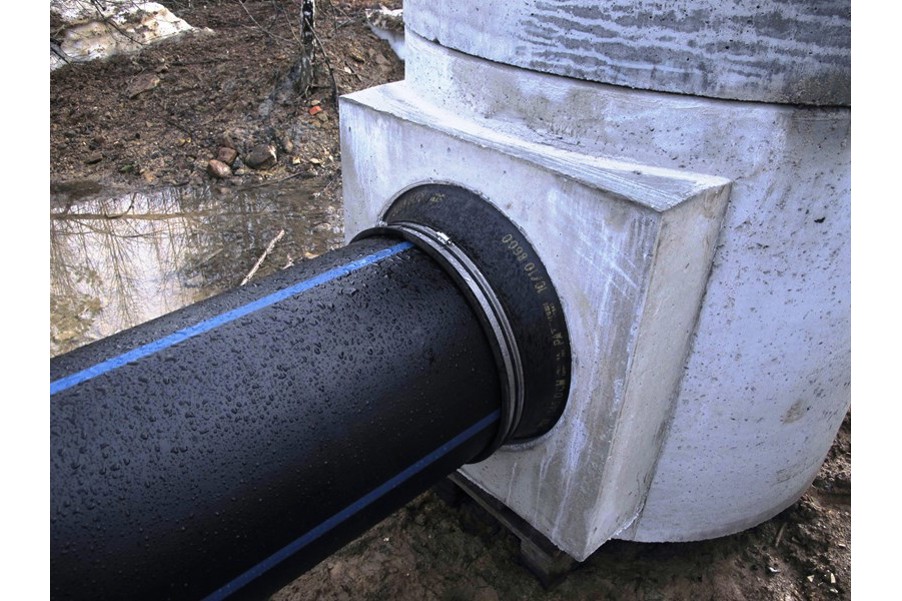

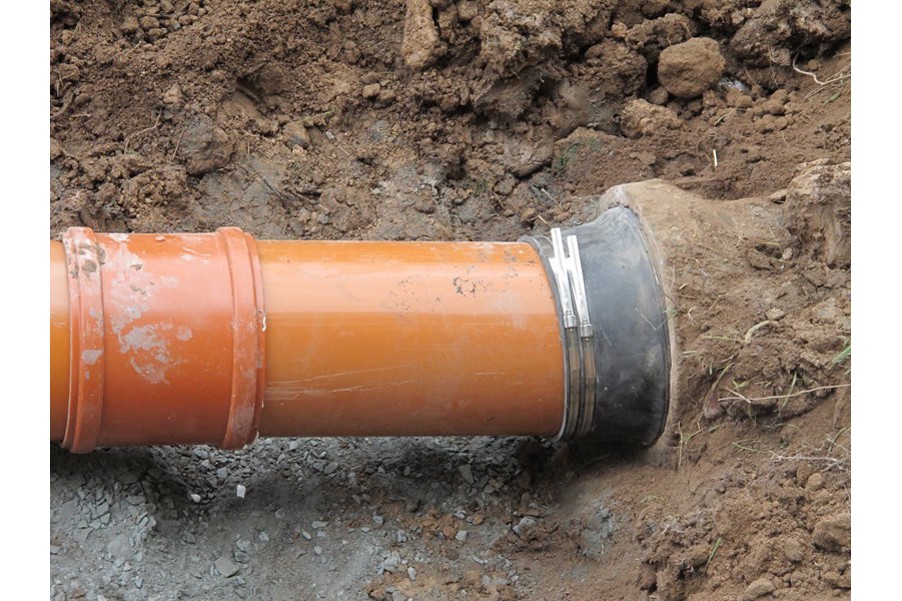

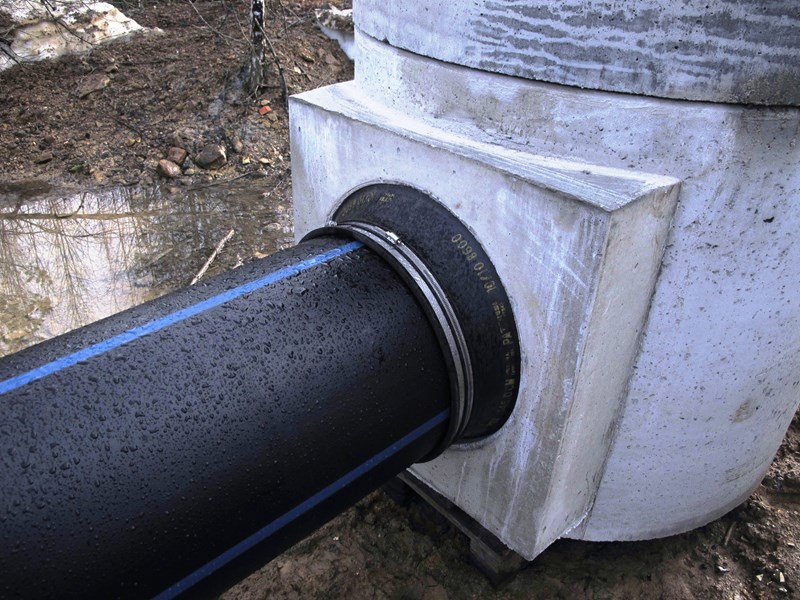

PSX-kopplingen är en högpresterande flexibel rörkoppling som används till att sammanfoga rör till borrade eller gjutna hål i betong, till exempel betongmuffar, brunnar samt väggar eller liknande strukturer där det behövs en flexibel vattentät anslutning. Genom att använda en PSX-koppling så slipper man kapa bort betongens muffände vid anslutning mellan muff och plaströr.
Tips!
IBECO kan anpassa spännvidderna på PSX kopplingarna. Hittar ni inte den storlek ni behöver så kontakta oss gärna så hjälper vi er att hitta en lösning.
Dokument och länkar
PSX kopplingar
|
Art. nr.
|
RSK nr.
|
Håldiametermm
|
För rör YDmm
|
Exempel på passande övergångar
|
Varukorg
|
|---|---|---|---|---|---|
|
PSX 8 QRS:DD
|
2355488
|
200
|
43 - 122
|
200 mm rör ID - 43-122 mm rör YD
|
|
|
PSX 09-06 :DD
|
2355447
|
208
|
152 - 165
|
Betong DN150, inv. muff - 160 Plaströr
|
|
|
PSX 10.5-06 :DD
|
2355448
|
267
|
140 - 175
|
267 mm rör ID - 140-175 mm rör YD
|
|
|
PSX 10-06 :DD
|
2355449
|
254
|
140 - 175
|
254 mm rör ID - 140-175 mm rör YD
|
|
|
PSX 11-06 :DD
|
2355450
|
280
|
145 - 175
|
280 mm rör ID - 145-175 mm rör YD
|
|
|
PSX 11-08 :DD
|
2355451
|
280
|
200 - 220
|
280 mm rör ID - 200-220 mm rör YD
|
|
|
PSX 12-06 :DD
|
2355452
|
290
|
145 - 175
|
Betong DN225, inv. muff - 160 Plaströr
|
|
|
PSX 12-08 :DD
|
2355453
|
290
|
200 - 220
|
Betong DN225, inv. muff - 200 Plaströr
|
|
|
PSX 12-11 :DD
|
2355454
|
290
|
220 - 250
|
Betong DN225, inv. muff - 250 Plaströr
|
|
|
PSX 12M :DD
|
2355455
|
305
|
200 - 232
|
Betong DN225 - 200 Plaströr
|
|
|
PSX 12Y :DD
|
2355456
|
305
|
145 - 175
|
Betong DN225 - 160 Plaströr
|
|
|
PSX 13-10 :DD
|
2355457
|
330
|
248 - 260
|
330 mm rör ID - 250 Plaströr
|
|
|
PSX 14M :DD
|
2355458
|
356
|
248 - 282
|
Betong DN300 - 250 Plaströr
|
|
|
PSX 16L :DD
|
2355459
|
385
|
288 - 318
|
Betong DN300, inv. muff - 315 Plaströr
|
|
|
PSX 16M :DD
|
2355460
|
406
|
306 - 338
|
Betong DN300, inv. muff - 315 Plaströr
|
|
|
PSX 16Y :DD
|
2355461
|
385
|
250 - 282
|
Betong DN300, inv. muff - 250 Plaströr
|
|
|
PSX 18M 2:DD
|
2355462
|
457
|
370 - 400
|
Betong DN400 - 400 Plaströr
|
|
|
PSX 18Y 2:DD
|
2355463
|
450
|
335 - 368
|
Betong DN400, inv. muff - 355 Plaströr
|
|
|
PSX 20A 2:DD
|
2355464
|
508
|
406 - 442
|
508 mm rör ID - 406-422 mm rör YD
|
|
|
PSX 20Y 2:DD
|
2355465
|
485
|
375 - 406
|
Betong DN400, inv. muff - 400 Plaströr
|
|
|
PSX 22L 2:DD
|
2355466
|
550
|
432 - 460
|
Betong DN500 - 450 Plaströr
|
|
|
PSX 22M 2:DD
|
2355467
|
560
|
457 - 488
|
Betong DN500 - 457-488 mm rör YD
|
|
|
PSX 24A 2:DD
|
2355468
|
610
|
533 - 546
|
610 mm rör ID - 533-546 mm rör YD
|
|
|
PSX 24L 2:DD
|
2355469
|
580
|
483 - 502
|
Betong DN500 - 500 Plaströr
|
|
|
PSX 26A 2:DD
|
2355470
|
660
|
565 - 590
|
660 mm rör ID - 565-590 mm rör YD
|
|
|
PSX 26L 2:DD
|
2355471
|
650
|
540 - 569
|
Betong DN600 - 560 Plaströr
|
|
|
PSX 28A 2:DD
|
2355472
|
685
|
616 - 630
|
Betong DN600 - 630 Plaströr
|
|
|
PSX 28L 2:DD
|
2355473
|
711
|
594 - 625
|
711 mm rör ID - 594-625 mm rör YD
|
|
|
PSX 30A 2:DD
|
2355474
|
762
|
666 - 696
|
762 mm rör ID - 666-696 mm rör YD
|
|
|
PSX 30L 2:DD
|
2355475
|
762
|
645 - 675
|
762 mm rör ID - 645-675 mm rör YD
|
|
|
PSX 32A 2:DD
|
2355476
|
813
|
725 - 747
|
813 mm rör ID - 725-747 mm rör YD
|
|
|
PSX 32L 2:DD
|
2355477
|
813
|
696 - 726
|
813 mm rör ID - 696-726 mm rör YD
|
|
|
PSX 34L 2:DD
|
2355478
|
864
|
750 - 775
|
864 mm rör ID - 750-775 mm rör YD
|
|
|
PSX 36A 2:DD
|
2355479
|
914
|
800 - 813
|
914 mm rör ID - 800-813 mm rör YD
|
|
|
PSX 36L 2:DD
|
2355480
|
914
|
787 - 800
|
914 mm rör ID - 787-800 mm rör YD
|
|
|
PSX 38A 2:DD
|
2355481
|
965
|
830 - 860
|
965 mm rör ID - 830-860 mm rör YD
|
|
|
PSX 40L 2:DD
|
2355482
|
1016
|
870 - 902
|
1016 mm rör ID - 870-902 mm rör YD
|
|
|
PSX 40S 2:DD
|
2355483
|
1016
|
902 - 914
|
1016 mm rör ID - 902-914 mm rör YD
|
|
|
PSX 42A 2:DD
|
2355484
|
1067
|
965 - 984
|
1067 mm rör ID - 965-984 mm rör YD
|
|
|
PSX 42L 2:DD
|
2355485
|
1067
|
940 - 965
|
1067 mm rör ID - 940-965 mm rör YD
|
|
|
PSX 46L 2:DD
|
2355486
|
1168
|
1041 - 1060
|
1168mm rör ID - 1041-1060mm rör YD
|
|
|
PSX 48L 2:DD
|
2355487
|
1220
|
1107 - 1123
|
1220mm rör ID - 1107-1123mm rör YD
|
|
PSX-kopplingen är en högpresterande flexibel rörkoppling som används till att sammanfoga rör till borrade eller gjutna hål i betong, till exempel betongmuffar, brunnar samt väggar eller liknande strukturer där det behövs en flexibel vattentät anslutning.
Genom att använda en PSX-koppling så slipper man kapa bort betongens muffände vid anslutning mellan muff och plaströr.
Material:
EPDM

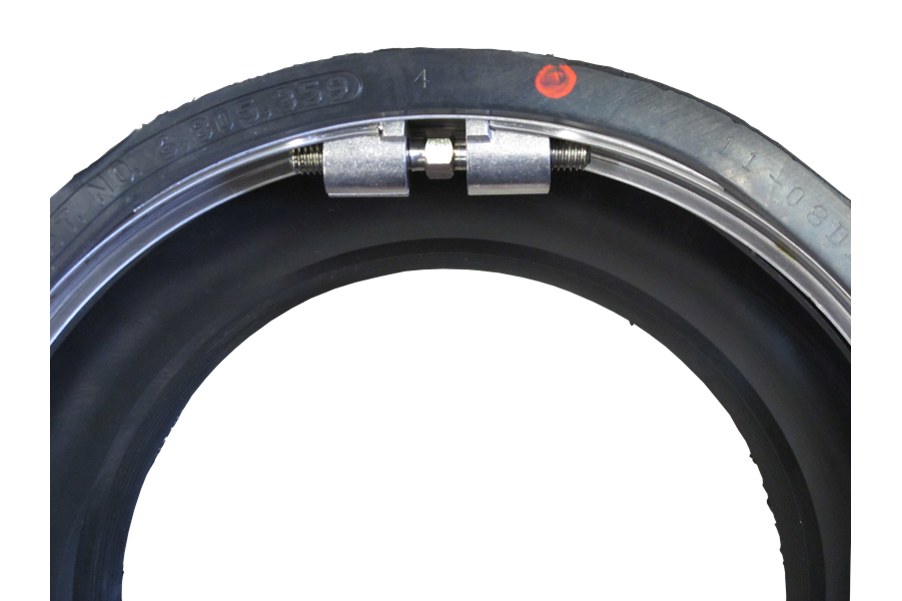

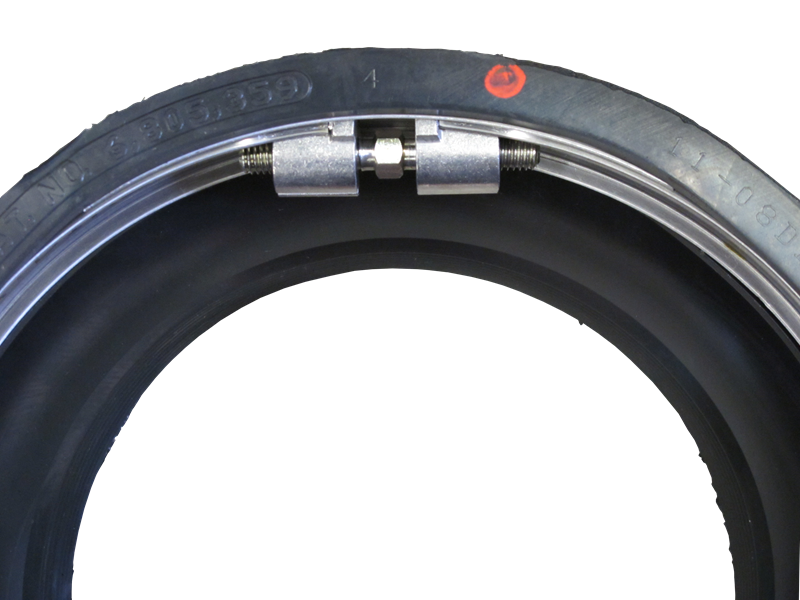

Monteringsband i rostfritt stål EN1.4301
Arbetstemperatur:
-60°C - +80°C
På förfrågan: IBECO kan anpassa spännvidderna på PSX kopplingarna. Hittar ni inte den storlek ni behöver så kontakta oss gärna så hjälper vi er att hitta en lösning.
Standarder:
ISO 9001:2008
ISO 14001:2004
EN 681-1
