IBECO Slussluckor ej stigande spindel

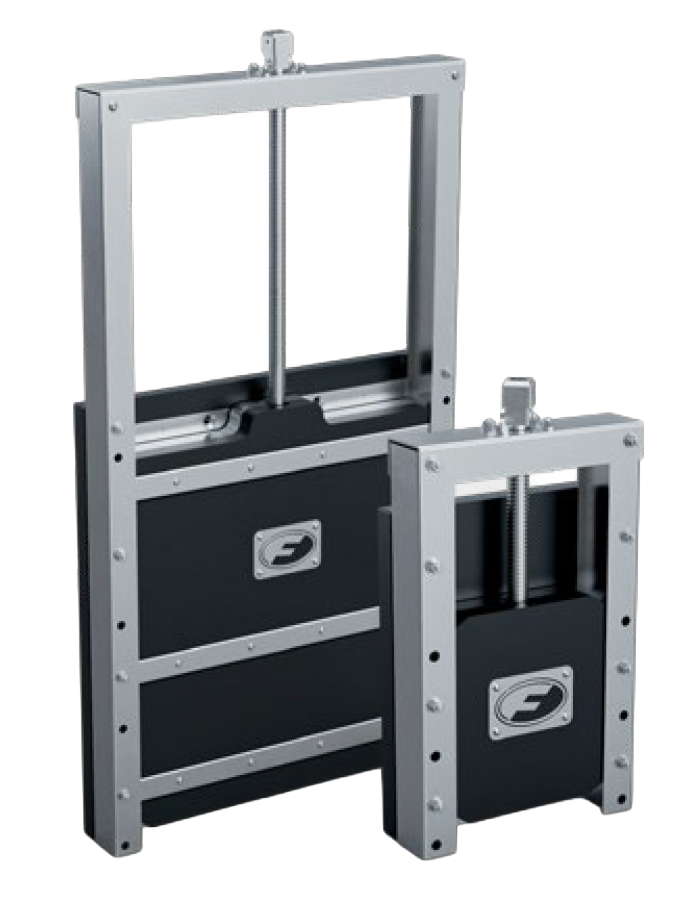

En robust lösning för avstängning och flödesreglering av vatten. Serien tillverkas i PE (HDPE PE500) och 316 marint rostfritt stål, vilket ger utmärkt korrosionsbeständighet och lång livslängd med minimalt underhåll. Luckan rör sig vertikalt i en styv ram och tätar mot en EPDM-list på alla fyra sidor, och är tät i båda flödesriktningarna, på och av sätet. Luckan monteras mot en plan vägg; i runda brunnar används böjd bakplatta CBA. Standard är en icke-stigande TR25x5-spindel med medurs stängning, stigande spindel finns som tillval.
Fördelar
- Icke-stigande TR25x5-spindel som standard, stigande som tillval
- Självjusterande EPDM-tätning, nitril vid kolväteexponering
- Tät upp till 7 mVp på och av sätet, i båda flödesriktningarna
- Beräknad livslängd: 60 år
|

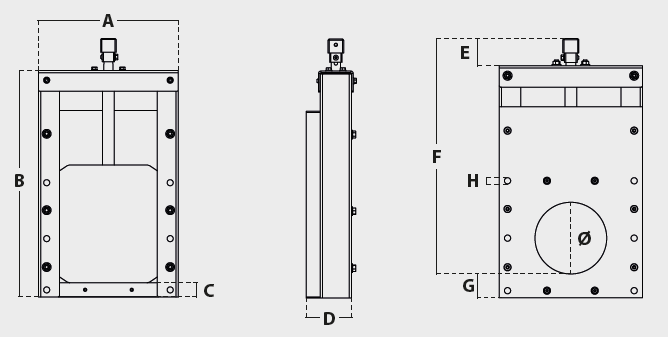

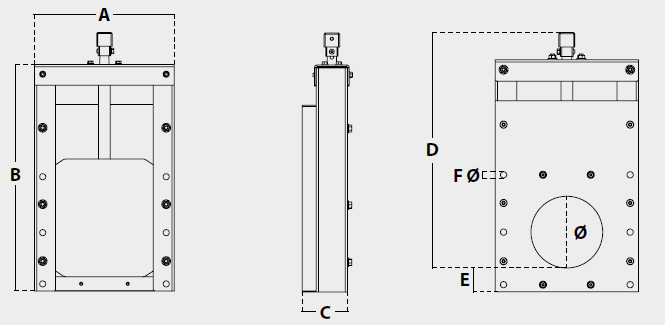

Art. nr.
|
Diameter
|
Amm
|
Bmm
|
Cmm
|
Dmm
|
Emm
|
Fmm
|
tryckmVp
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|
|
PSL100
|
100
|
250
|
386
|
97
|
405
|
50
|
13
|
7
|
12
|
|
|
PSL150
|
150
|
300
|
486
|
97
|
505
|
50
|
13
|
7
|
16
|
|
|
PSL200
|
200
|
350
|
586
|
97
|
605
|
50
|
13
|
7
|
19
|
|
|
PSL225
|
225
|
375
|
636
|
97
|
655
|
50
|
13
|
7
|
23
|
|
|
PSL250
|
250
|
400
|
686
|
97
|
705
|
50
|
13
|
7
|
25
|
|
|
PSL300
|
300
|
450
|
786
|
97
|
805
|
50
|
13
|
7
|
30
|
|
|
PSL400
|
400
|
600
|
1123
|
97
|
1112
|
80
|
13
|
7
|
54
|
|
|
PSL500
|
500
|
700
|
1323
|
97
|
1312
|
80
|
13
|
7
|
63
|
|
|
PSL600
|
600
|
850
|
1535
|
130
|
1503
|
100
|
13
|
7
|
91
|
|
|
PSL700
|
700
|
950
|
1675
|
130
|
1642
|
100
|
13
|
7
|
117
|
|
|
PSL800
|
800
|
1050
|
1875
|
130
|
1842
|
100
|
13
|
7
|
133
|
|
|
PSL900
|
900
|
1150
|
2075
|
130
|
2042
|
100
|
13
|
7
|
158
|
|
|
PSL1000
|
1000
|
1250
|
2275
|
130
|
2242
|
100
|
13
|
7
|
177
|
|
|
PSL1050
|
1050
|
1300
|
2375
|
130
|
2342
|
100
|
13
|
7
|
187
|
|
Material:
Bakplatta, styrskenor och lucka: PE (HDPE PE500)
Ram och bärande struktur: 1.4401 rostfritt stål (316 marint)
Tätningar: Självjusterande EPDM-tätning
Gängad mutter: polyacetal (POM)
Icke-stigande spindel: TR25x5-spindel
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
Tillverkad enligt DIN 19569-4 och BS 7775
Miljö:
Materialet innehåller minst 3 % kimrök som UV-stabilisator. Det motverkar nedbrytning av polymerkedjorna och utsläpp av PE-mikroplast vid lång utomhusexponering.
Montagesats: PSMS-01 till PSL100–150, -02 till PSL200–250, -03 till PSL300, -04 till PSL400–600, -05 till PSL700–800,
-06 till PSL900–1000. Vid montage i rund brunn används böjd bakplatta CBA med PSCBMS
