IBECO Klaffluckor väggmonterade

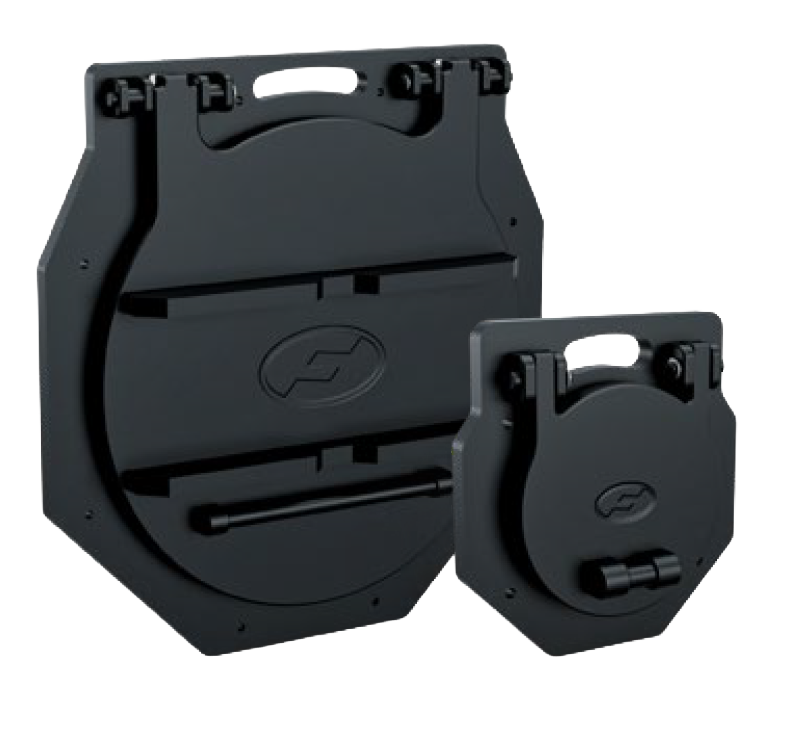

En passiv envägsventil som förhindrar återströmning i avlopps- och dagvattensystem, särskilt i miljöer med varierande vattennivåer. Ventilen monteras vid ledningens utlopp, öppnar fritt för utflöde och stänger automatiskt mot mottryck. Tillverkad i PE (HDPE 500) med patenterad koextruderad EPDM-tätning som ger vattentät anslutning mot väggen utan extra tejp eller tätningsmedel. Jämfört med gjutjärn ger konstruktionen betydligt lägre öppningstryck, vilket minskar mängden stillastående vatten bakom luckan.
Fördelar
- Lågt öppningstryck, 22–53 mm vattenpelare beroende på dimension
- Koextruderad EPDM-tätning från FV150 –ingen extra tejp eller packning
- Handtag för enklare hantering och installation
- Tät upp till 7 mVp mot sätet
- Beräknad livslängd: upp till 60 år
Dokument och länkar

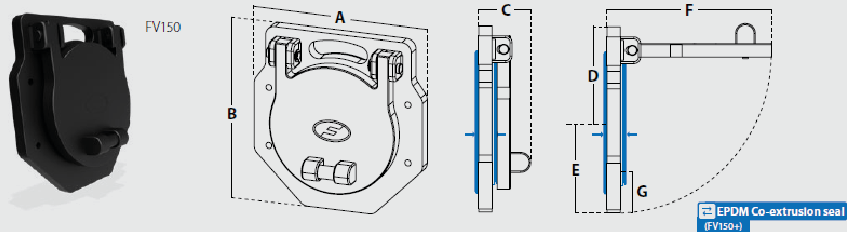

IBECO Klaffluckor väggmonterade
|
Art.nr.
|
DN
|
Amm
|
Bmm
|
Cmm
|
Dmm
|
Emm
|
Fmm
|
Gmm
|
Mont.hål
|
tryckmVp
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
FV100-NMS
|
100
|
212
|
235
|
77
|
129
|
106
|
207
|
56
|
183
|
7
|
1
|
|
|
FV125-NMS
|
125
|
254
|
268
|
77
|
142
|
127
|
233
|
65
|
225
|
7
|
2
|
|
|
FV150-NMS
|
150
|
274
|
291
|
79
|
154
|
137
|
248
|
62
|
240
|
7
|
2
|
|
|
FV200-NMS
|
200
|
341
|
349
|
79
|
179
|
170
|
298
|
71
|
312
|
7
|
3
|
|
|
FV225-NMS
|
225
|
351
|
367
|
79
|
191
|
176
|
322
|
63
|
315
|
7
|
3
|
|
|
FV250-NMS
|
250
|
379
|
392
|
79
|
202
|
190
|
346
|
65
|
350
|
7
|
3
|
|
|
FV300-NMS
|
300
|
429
|
442
|
79
|
228
|
214
|
396
|
65
|
400
|
7
|
4
|
|
|
FV350-NMS
|
350
|
499
|
517
|
79
|
268
|
249
|
472
|
74
|
460
|
7
|
6
|
|
|
FV400-NMS
|
400
|
544
|
565
|
79
|
293
|
272
|
522
|
72
|
515
|
7
|
7
|
|
|
FV450-NMS
|
450
|
594
|
615
|
79
|
318
|
297
|
572
|
72
|
565
|
7
|
8
|
|
|
FV500-NMS
|
500
|
649
|
667
|
99
|
343
|
324
|
622
|
75
|
620
|
7
|
10
|
|
|
FV600-NMS
|
600
|
754
|
770
|
99
|
393
|
377
|
721
|
77
|
725
|
7
|
14
|
|
|
FV700-NMS
|
700
|
895
|
1080**
|
134*
|
632**
|
448
|
961
|
98
|
850
|
7
|
37
|
|
|
FV800-NMS
|
800
|
995
|
1180**
|
134*
|
682**
|
498
|
1061
|
98
|
950
|
7
|
44
|
|
|
FV900-NMS
|
900
|
1095
|
1280**
|
134*
|
732**
|
548
|
1161
|
98
|
1050
|
7
|
52
|
|
|
FV1000-NMS
|
1000
|
1195
|
1380**
|
134*
|
782**
|
598
|
1261
|
98
|
1150
|
7
|
60
|
|
|
FV1100-NMS
|
1100
|
1410
|
1592**
|
128***
|
886**
|
705
|
1450
|
155
|
1330
|
7
|
85
|
|
|
FV1200-NMS
|
1200
|
1510
|
1692**
|
128***
|
936**
|
755
|
1550
|
155
|
1430
|
7
|
95
|
|
|
FV1300-NMS
|
1300
|
1610
|
1792**
|
128***
|
986**
|
805
|
1650
|
155
|
1530
|
7
|
106
|
|
|
FV1400-NMS
|
1400
|
1710
|
1892**
|
128***
|
1036**
|
855
|
1750
|
155
|
1630
|
7
|
116
|
|
|
FV1500-NMS
|
1500
|
1810
|
1992**
|
128***
|
1086**
|
902
|
1850
|
155
|
1730
|
7
|
128
|
|
* Mått från bakplattans baksida till frontplattans förstyvningsribbor.
** Mått taget från lyftbygelns överkant.
*** Mått från bakplattans baksida till lyftöglans framkant. Öppningstrycket avser max
cracking head ovan vatten och tar inte hänsyn till strömmar eller skräp; lutning 0°.
Montagesats: M8 borras Ø10 mm till 80 mm djup och dras till 4 Nm, M12 borras Ø14 mm till 100 mm djup och dras till 8 Nm. Artikelnumren avser lucka utan montagesats (-NMS); montagesats FVMS beställs separat, se sid 15. Större dimensioner på förfrågan.
Montagesats: FVMS-01 till FV50–200, -02 till FV225–300, -03 till FV350–450, -04 till FV500–600, -06 till FV700–1000,
-07 till FV1050–1300, -08 till FV1400–1500. Rund brunn: CBA med FVCBMS.
Material:
Bakplatta och lucka: PE (HDPE 500)
Tätning: integrerad EPDM enligt BS EN 681-1:1996
Rostfritt stål: 316 (A4 / 1.4401)
Glasfiberförstärkt nylon (GFN)
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
WRc-godkänd. Uppfyller och överträffar DIN 19569-4, ISO 9001:2015 och BS 7775
