IBECO Slussluckor stigande spindel

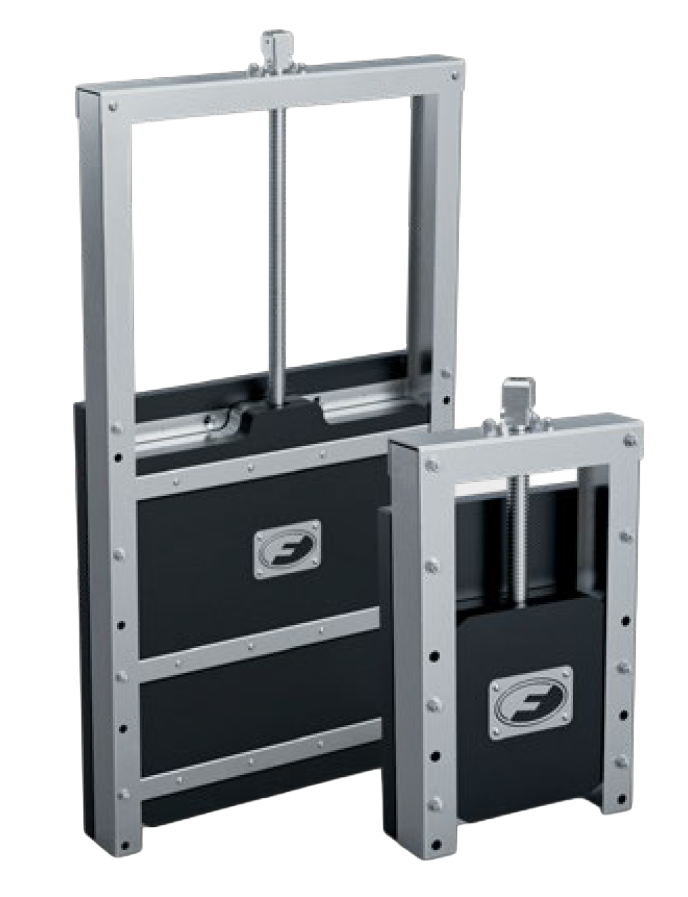

En variant av slussluckan där spindeln stiger synligt vid öppning och ger tydlig lägesindikering på plats. Serien tillverkas i PE (HDPE PE500) och 316 marint rostfritt stål, vilket ger utmärkt korrosionsbeständighet och lång livslängd med minimalt underhåll. Luckan rör sig vertikalt i en styv ram och tätar mot en EPDM-list på alla fyra sidor, och är tät i båda flödesriktningarna, på och av sätet. Luckan monteras mot en plan vägg; i runda brunnar används böjd bakplatta CBA. Standard är en stigande TR25x5-spindel med moturs stängning.
Fördelar
- Stigande TR25x5-spindel för synlig lägesindikering
- Självjusterande EPDM-tätning, nitril vid kolväteexponering
- Tät upp till 7 mVp på och av sätet, i båda flödesriktningarna
- Beräknad livslängd: 60 år
|
Art. nr.
|
Diameter
|
Amm
|
Bmm
|
Cmm
|
D öppenmm
|
D stängd
|
Emm
|
Fmm
|
tryckmVp
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
PSRS100
|
100
|
250
|
386
|
97
|
571
|
451
|
50
|
13
|
7
|
11
|
|
|
PSRS150
|
150
|
300
|
486
|
97
|
721
|
551
|
50
|
13
|
7
|
16
|
|
|
PSRS200
|
200
|
350
|
586
|
97
|
871
|
651
|
50
|
13
|
7
|
19
|
|
|
PSRS225
|
225
|
375
|
636
|
97
|
946
|
701
|
50
|
13
|
7
|
22
|
|
|
PSRS250
|
250
|
400
|
686
|
97
|
1021
|
751
|
50
|
13
|
7
|
24
|
|
|
PSRS300
|
300
|
450
|
786
|
97
|
1171
|
851
|
50
|
13
|
7
|
30
|
|
|
PSRS400
|
400
|
600
|
1123
|
97
|
1611
|
1158
|
80
|
13
|
7
|
55
|
|

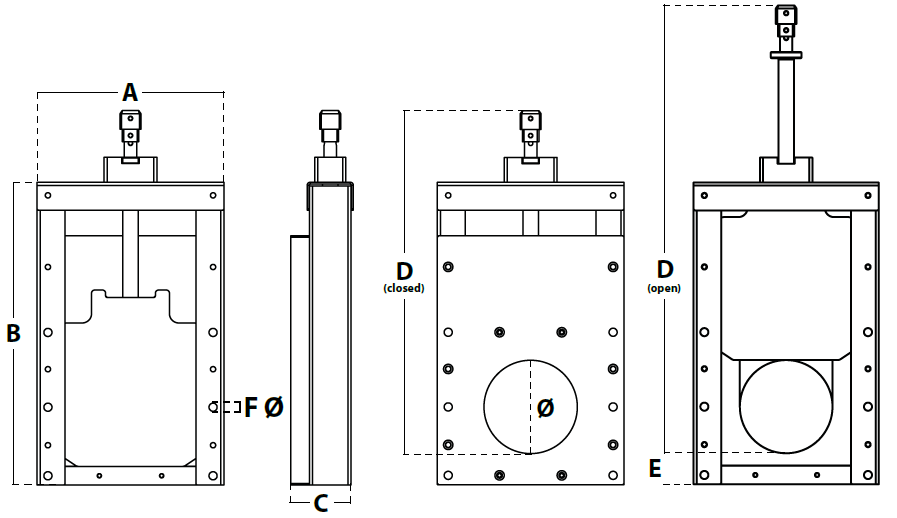

D öppen = totalhöjd med spindel i öppet läge, D stängd = i stängt läge. Moturs stängning.
Material:
Bakplatta, styrskenor och lucka: PE (HDPE PE500)
Ram och bärande struktur: 1.4401 rostfritt stål (316 marint)
Tätningar: Självjusterande EPDM-tätning
Gängad mutter: polyacetal (POM)
Stigande spindel: TR25x5-spindel
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
Tillverkad enligt DIN 19569-4 och BS 7775
Miljö:
Materialet innehåller minst 3 % kimrök som UV-stabilisator. Det motverkar nedbrytning av polymerkedjorna och utsläpp av PE-mikroplast vid lång utomhusexponering.
Montagesats: PSMS-01 till PSRS100–150, -02 till PSRS200–250, -03 till PSRS300, -04 till PSRS400.
Vid montage i rund brunn används böjd bakplatta CBA med PSCBMS.
