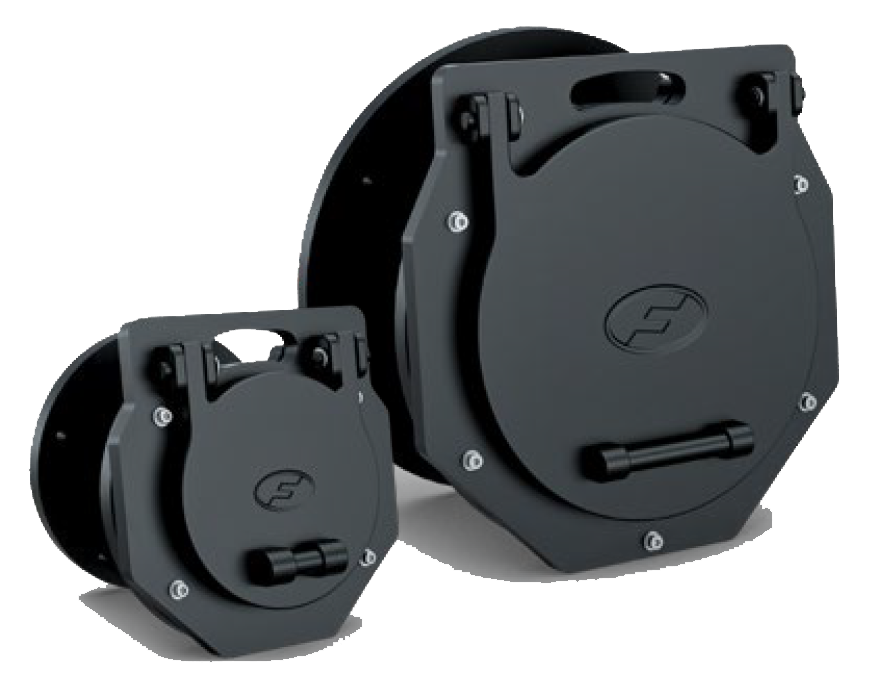

IBECO Klaffluckor väggmonterade tidvatten
En passiv backventil för väggmontage i tidvattenpåverkade miljöer och där ledningen har fall. Ventilen har 10 graders inbyggd lutning som säkerställer att luckan sätter mot sätet trots tryckvariationer orsakade av tidvattnet. Tillverkad i PE (HDPE 500) med patenterad koextruderad EPDM-tätning från FVT150 och uppåt, vilket ger vattentät anslutning mot väggen utan extra tejp eller tätningsmedel. Monteras med kemiska ankare direkt i vägg.
Fördelar
- 10° inbyggd lutning för säker sätning i tidvatten och vid fall i ledningen
- Koextruderad EPDM-tätning från FVT150 –ingen extra tejp eller packning
- Handtag för enklare hantering och installation
- Tät upp till 7 mVp mot sätet, 5 mVp från DN1050
- Beräknad livslängd: upp till 60 år
Dokument och länkar

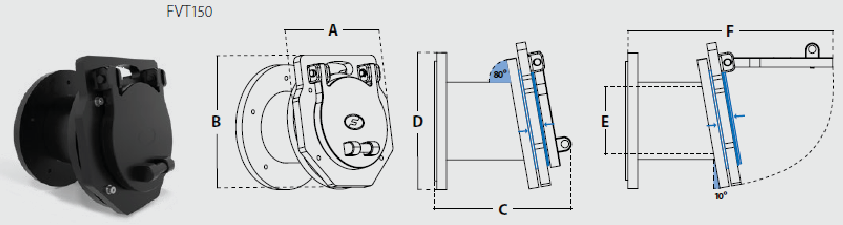

IBECO Klaffluckor väggmonterade
|
Art.nr.
|
DN
|
Amm
|
Bmm
|
Cmm
|
Dmm
|
Emm
|
Fmm
|
Mont.hål (mm)
|
tryckmVp
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
FVT100-NMS
|
100
|
212
|
235
|
267
|
212
|
102
|
376
|
183
|
7
|
3
|
|
|
FVT150-NMS
|
150
|
274
|
291
|
279
|
260
|
148
|
419
|
221
|
7
|
4
|
|
|
FVT200-NMS
|
200
|
351
|
267
|
288
|
340
|
211
|
493
|
283
|
7
|
6
|
|
|
FVT225-NMS
|
225
|
379
|
392
|
288
|
370
|
235
|
517
|
311
|
7
|
7
|
|
|
FVT250-NMS
|
250
|
379
|
392
|
296
|
385
|
263
|
521
|
333
|
7
|
7
|
|
|
FVT300-NMS
|
300
|
429
|
442
|
300
|
450
|
300
|
567
|
383
|
7
|
9
|
|
|
FVT400-NMS
|
400
|
544
|
565
|
367
|
595
|
422
|
788
|
523
|
7
|
17
|
|
|
FVT500-NMS
|
500
|
685
|
698
|
393*
|
695
|
526
|
868
|
628
|
7
|
24
|
|
|
FVT600-NMS
|
600
|
754
|
770
|
405*
|
780
|
591
|
930
|
705
|
7
|
29
|
|
|
FVT750 ‡
|
750
|
995
|
1178
|
742*
|
1000
|
750
|
1506
|
900
|
7
|
72
|
|
|
FVT900 ‡
|
900
|
1095
|
1299
|
750*
|
1150
|
900
|
1592
|
1050
|
7
|
89
|
|
|
FVT1050 ‡
|
1050
|
1410
|
1592
|
759*
|
1300
|
1050
|
1864
|
1200
|
5
|
120
|
|
|
FVT1200 ‡
|
1200
|
1510
|
1694
|
768*
|
1500
|
1200
|
1955
|
1400
|
5
|
161
|
|
|
FVT1400 ‡
|
1400
|
1750
|
1904
|
785*
|
1750
|
1400
|
2138
|
1650
|
5
|
215
|
|
* Mått från bakplattans baksida till frontplattans förstyvningsribbor. ‡ DN750 och uppåt finns i leverantörens sortiment men saknas i prislistan – pris och leveranstid på förfrågan. Öppningstrycket avser max cracking head ovan vatten vid 10° lutning och tar inte hänsyn till strömmar eller skräp. Artikelnumren avser lucka utan montagesats (-NMS); montagesats FVMS beställs separat, se sid 15. Montagesats: M8 borras Ø10 mm till 80 mm djup och dras till 4 Nm, M12 borras Ø14 mm till 100 mm djup och dras till 8 Nm.
Montagesats: FVMS-01 till FVT100, -02 till FVT150–225, -03 till FVT250–300, -04 till FVT400, -05 till FVT500–600.
Material:
Bakplatta och lucka: PE (HDPE 500)
Tätning: integrerad EPDM enligt BS EN 681-1:1996
Rostfritt stål: 316 (A4 / 1.4401)
Glasfiberförstärkt nylon (GFN)
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
WRc-godkänd. Uppfyller och överträffar DIN 19569-4, ISO 9001:2015 och BS 7775
