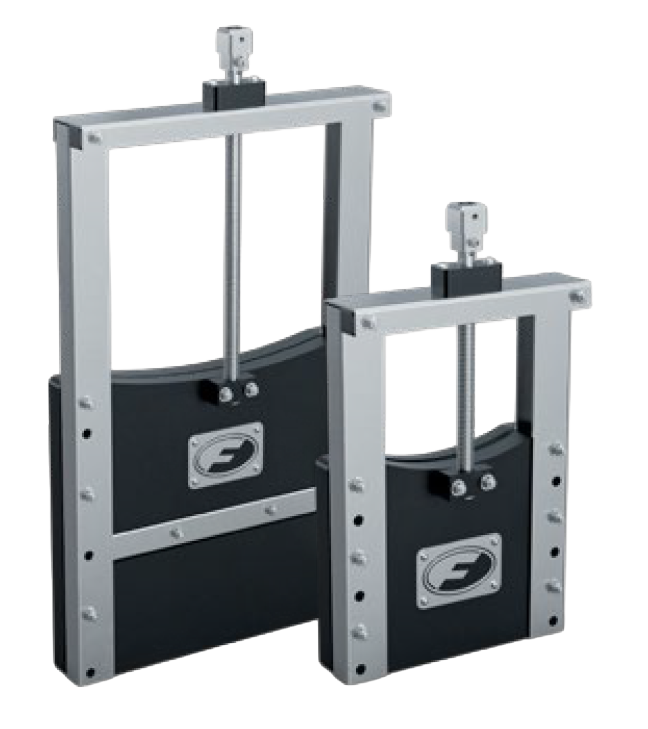

IBECO Slussluckor stigande spindel
Framtagen för projekt där full trycklass på 7 mVp inte krävs eller där utrymmet är begränsat. Serien tillverkas i PE (HDPE PE500) och 316 marint rostfritt stål och ger, trots sin kompakta konstruktion med mindre footprint och lägre invertnivå, täthet upp till 4 mVp i båda flödesriktningarna – både på och av sätet. Luckan rör sig vertikalt i en styv ram och tätar mot en EPDM-list på alla fyra sidor. Monteringen sker med nylonplugg och skruv direkt i plan vägg, utan kemankare.
Fördelar
- Kompakt konstruktion
- Icke-stigande TR20x4-spindel, medurs stängning
- Självjusterande EPDM-tätning, nitril vid kolväteexponering
- Tät upp till 4 mVp på och av sätet, i båda flödesriktningarna
- Montering med nylonplugg och skruv, åtdragningsmoment 8 Nm
- Beräknad livslängd: 60 år
|
Art. nr.
|
Diammm
|
Amm
|
Bmm
|
Cmm
|
Dmm
|
Emm
|
Fmm
|
tryckmVp
|
Viktkg
|
Åtdragnings-Moment
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
PSCO100
|
100
|
256
|
340
|
101
|
407
|
30
|
13
|
4
|
7
|
8
|
|
|
PSCO150
|
150
|
306
|
440
|
101
|
507
|
30
|
13
|
4
|
9
|
8
|
|
|
PSCO200
|
200
|
356
|
540
|
101
|
607
|
30
|
13
|
4
|
11
|
8
|
|
|
PSCO225
|
225
|
381
|
590
|
101
|
657
|
30
|
13
|
4
|
13
|
8
|
|
|
PSCO250
|
250
|
406
|
640
|
101
|
707
|
30
|
13
|
4
|
14
|
8
|
|
|
PSCO300
|
300
|
456
|
740
|
101
|
807
|
30
|
13
|
4
|
17
|
8
|
|

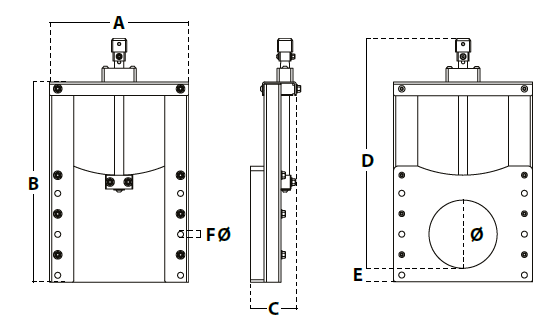

Icke-stigande spindel – D är totalhöjd, oförändrad i öppet och stängt läge. Medurs stängning. PSCO300 har extra monteringshål runt öppningen, där kortare infästning (100 eller 120 mm) används.
Material:
Bakplatta, styrskenor och lucka: PE (HDPE PE500)
Ram och bärande struktur: 1.4401 rostfritt stål (316 marint)
Tätningar: Självjusterande EPDM-tätning
Gängad mutter: polyacetal (POM)
Ej stigande spindel: TR20x4-spindel
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
Tillverkad enligt DIN 19569-4 och BS 7775
Miljö:
Materialet innehåller minst 3 % kimrök som UV-stabilisator. Det motverkar nedbrytning av polymerkedjorna och utsläpp av PE-mikroplast vid lång utomhusexponering.
Montage: Ingen PSMS-sats. Monteras med nylonplugg och skruv direkt i vägg: Ø10 mm hål till minst 95 mm djup, 8 Nm. PSCO300 har extra hål runt öppningen med kortare infästning (100/120 mm).
