01.501 Fucoli slussventiler serie 3000 med PE-ändar PN16

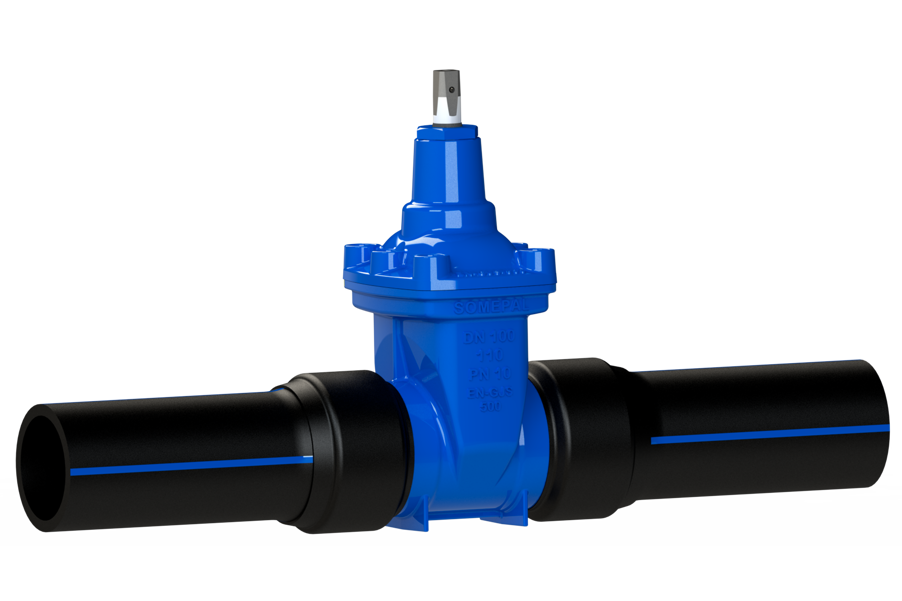

Mjuktätande slussventil för vatten-, avlopp- och gassystem. Med PE-ändar, PE100, PN16, SDR11; fritt genomlopp.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment

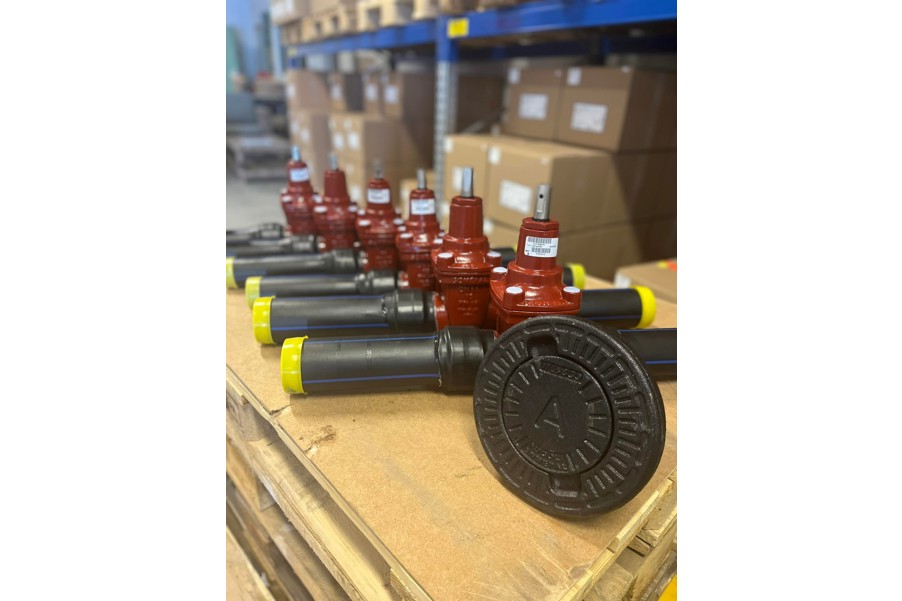

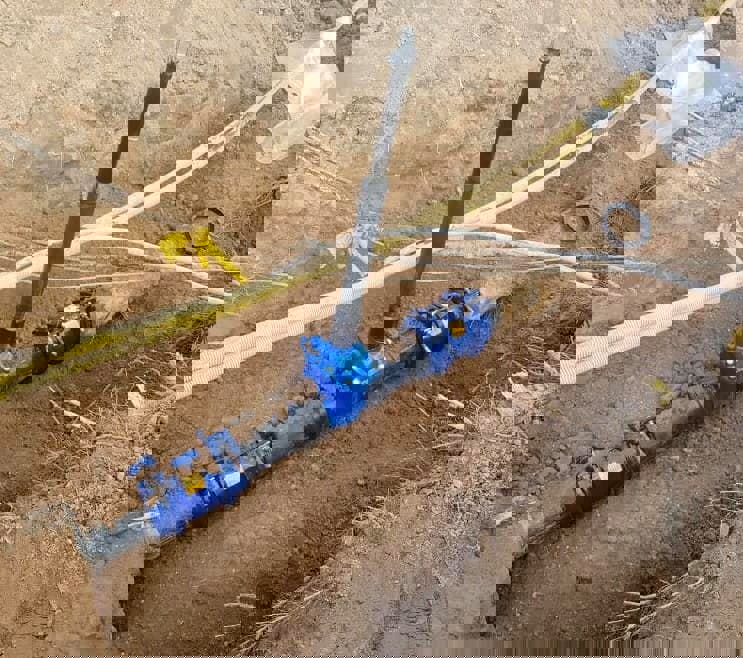

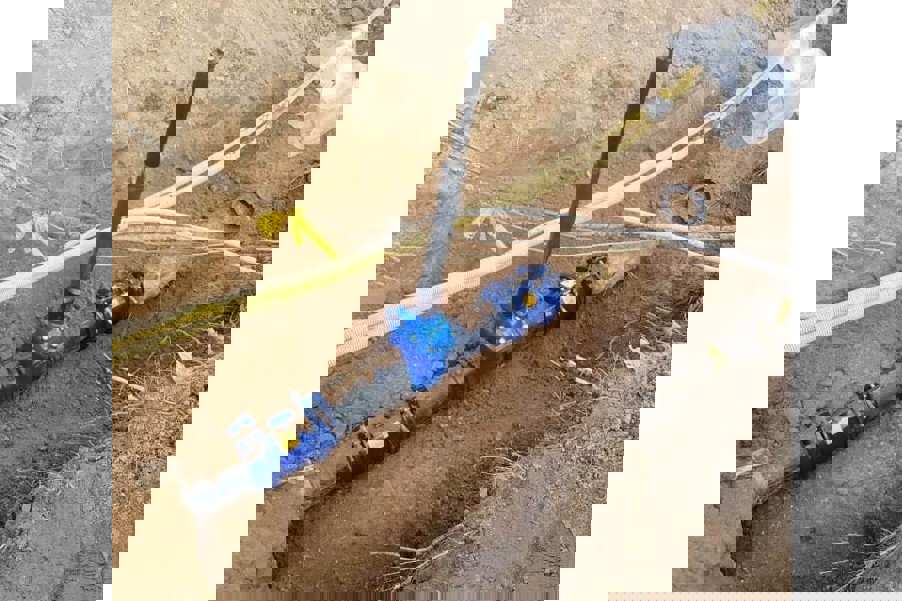

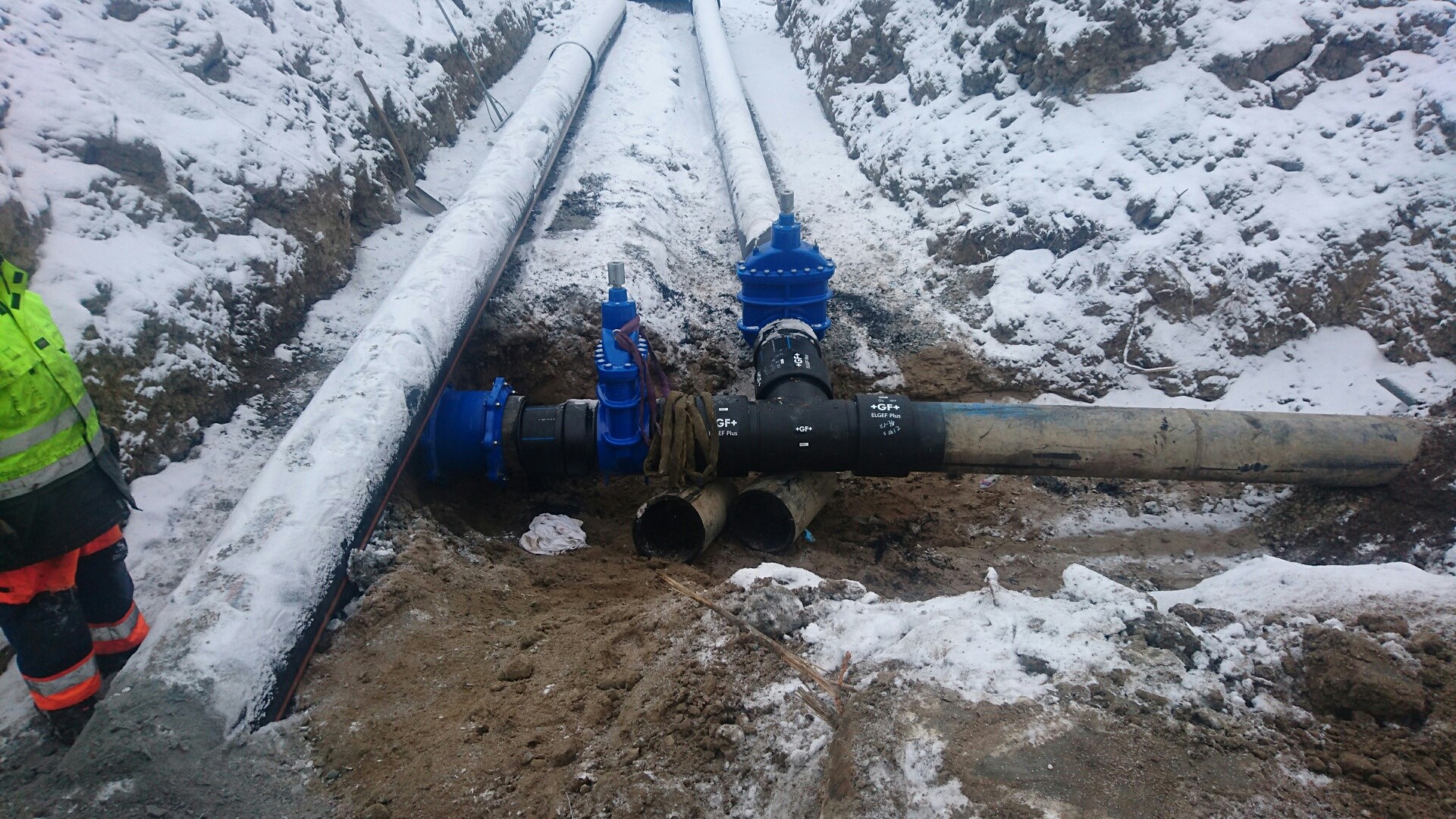

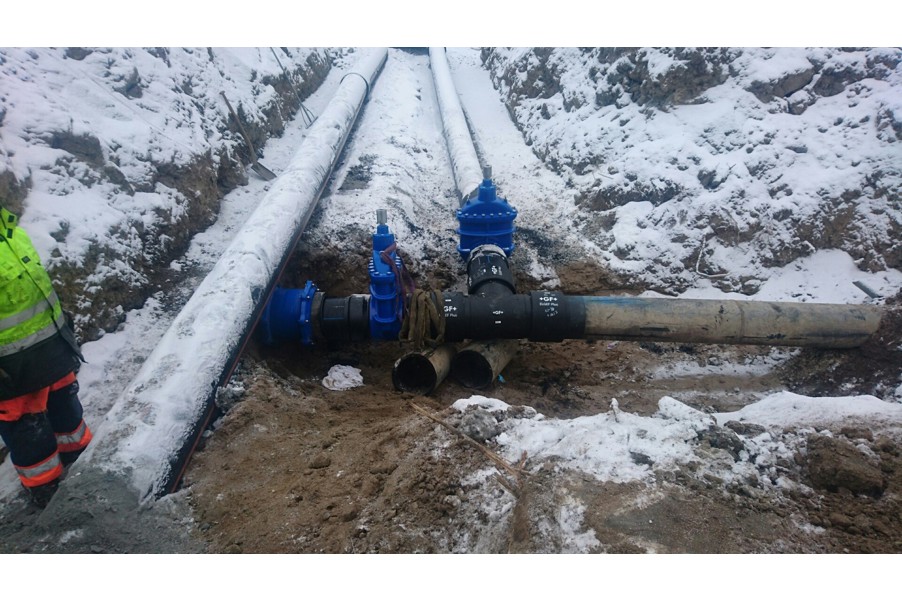

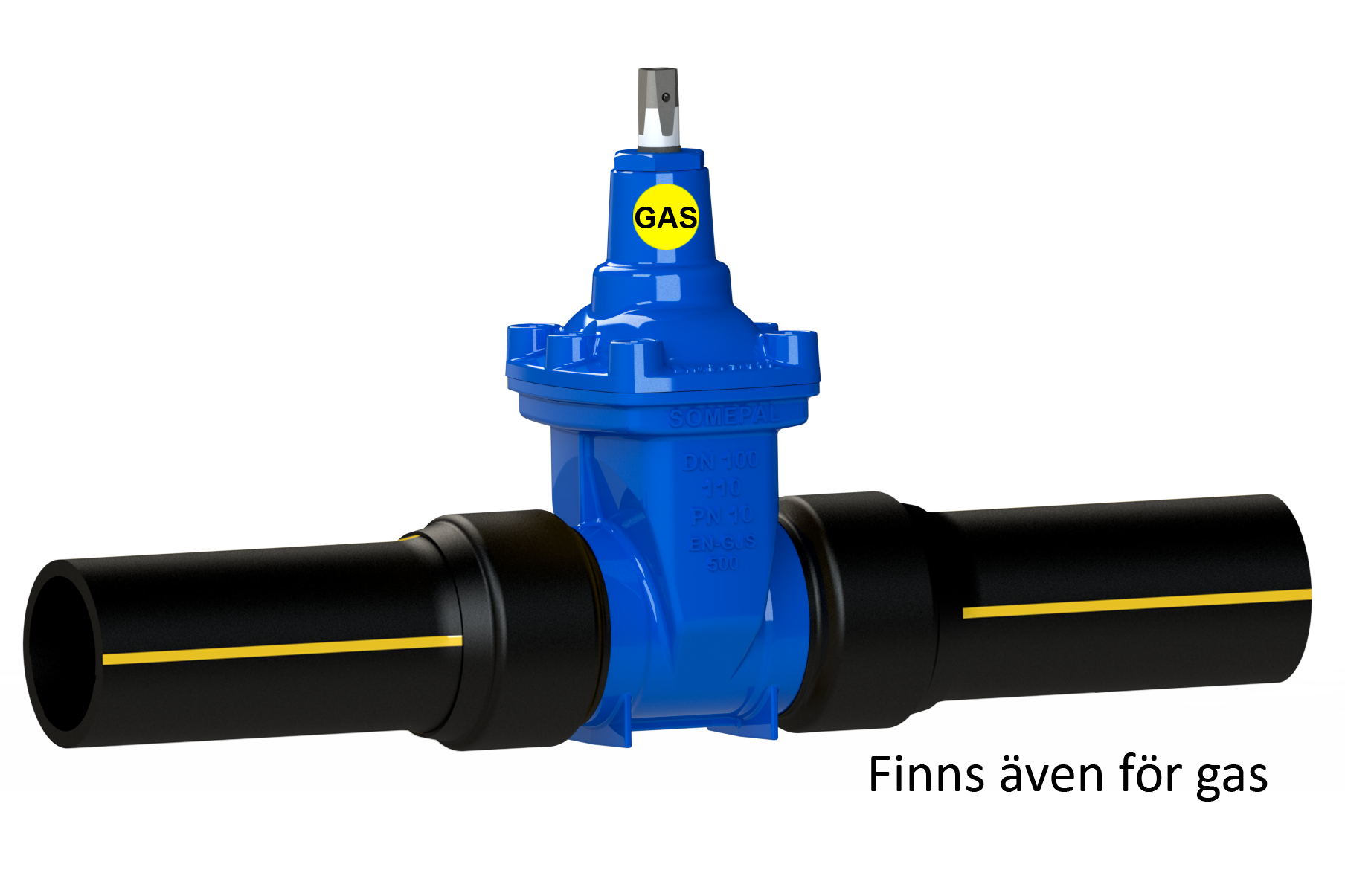

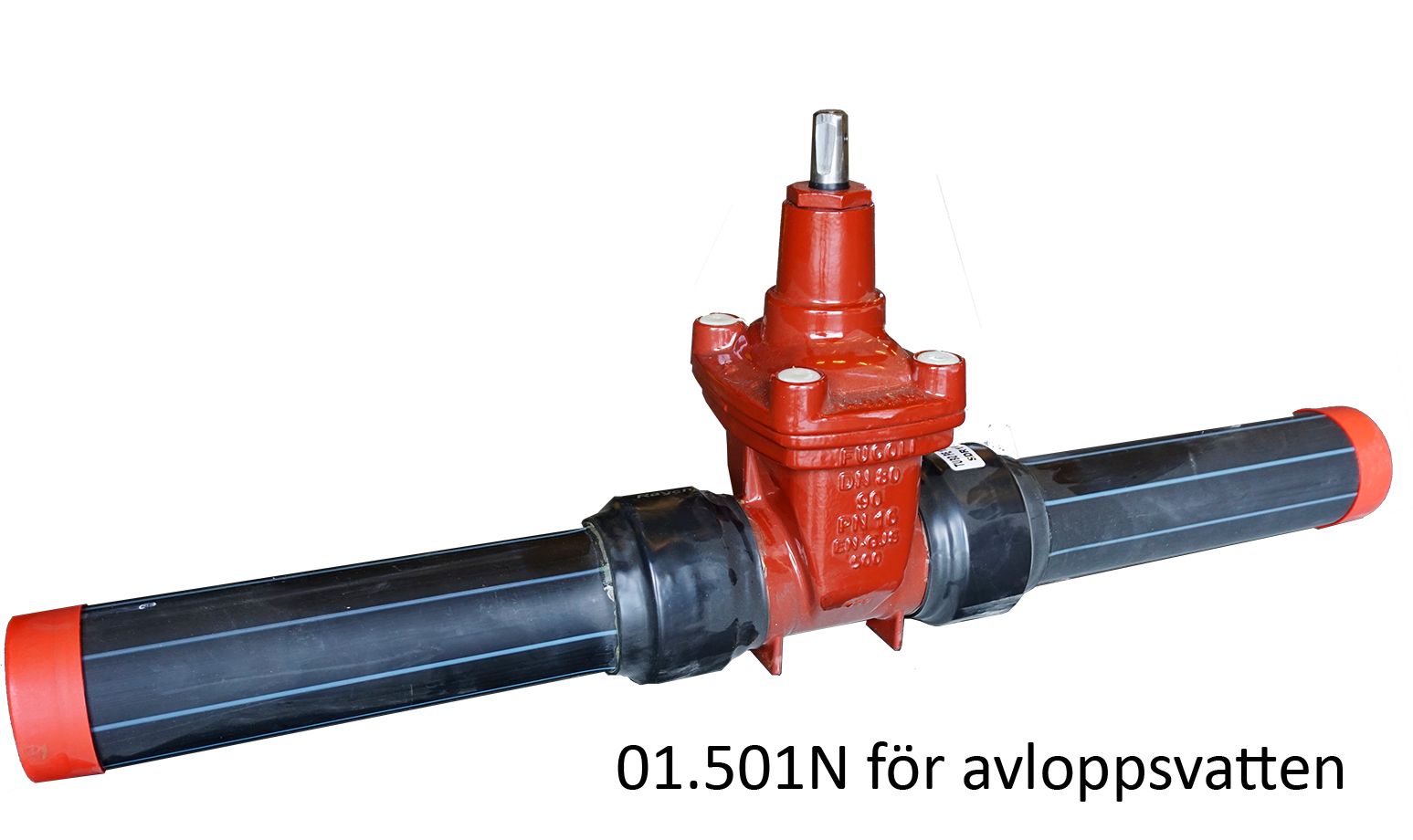

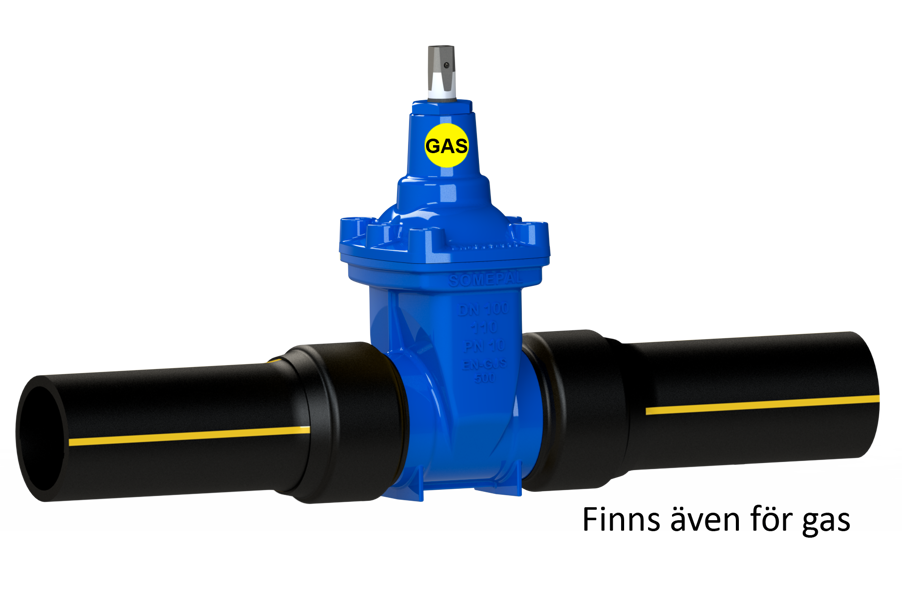

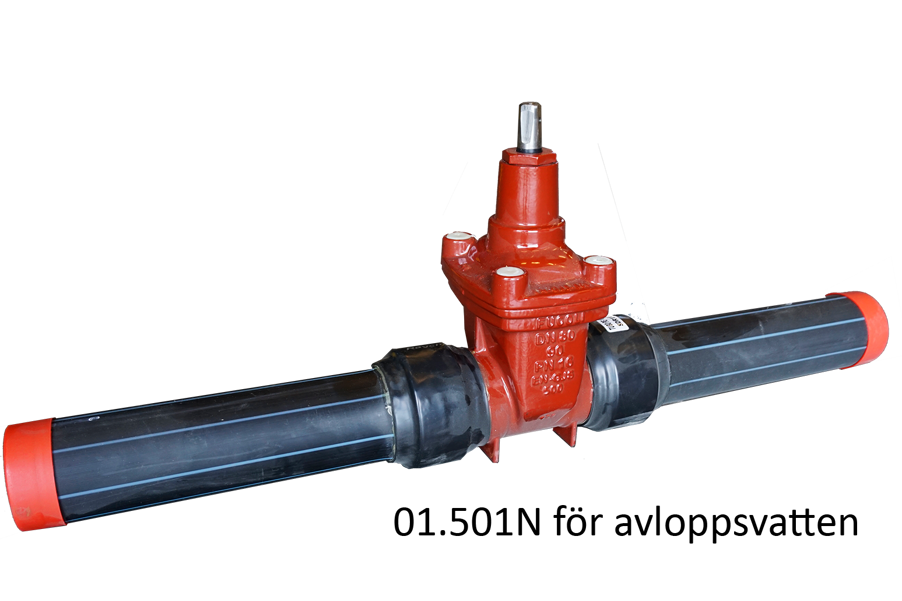

- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Dokument och länkar
Fucoli-Somepal 01.501 slussventiler
Med PE-ändar, PE100, PN16, SDR11; fritt genomlopp.
|
RSK nr.EPDM
|
RSK nr.NBR
|

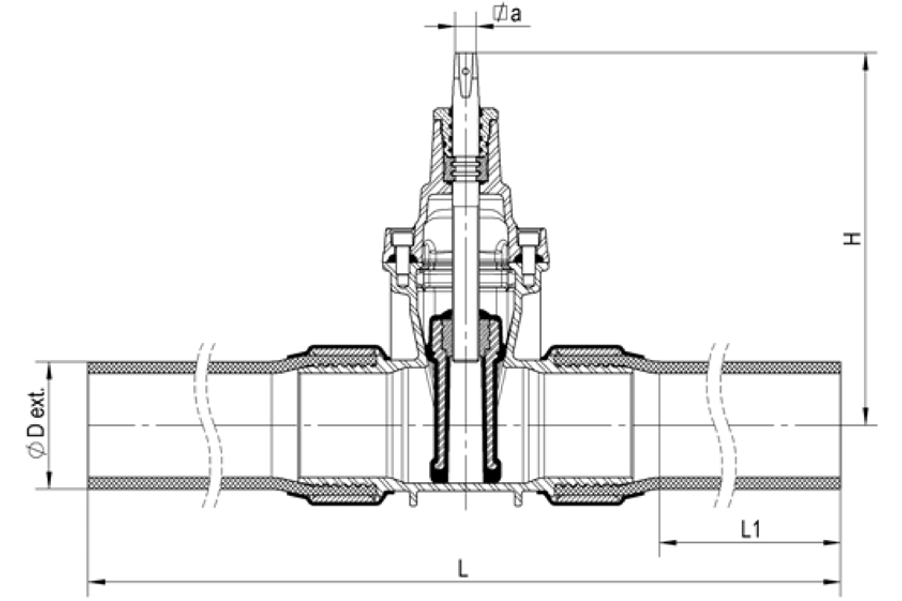

DN
|
Tryck-klass
|
För rör YDmm
|
Lmm
|
L1mm
|
Hmm
|
H1mm
|
Spindel(a) mm
|
a1mm
|
a2mm
|
Varv
|
MaxNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
441 73 95
|
4376441
|
50
|
PN16
|
63
|
680
|
190
|
235
|
276
|
14,1
|
20
|
29
|
13
|
25
|
9
|
|
|
441 73 96
|
4376442
|
65
|
PN16
|
75
|
700
|
190
|
250
|
298
|
14,1
|
22
|
34
|
13
|
30
|
11
|
|
|
441 73 97
|
4376443
|
80
|
PN16
|
90
|
800
|
230
|
290
|
350
|
17,1
|
22
|
34
|
16
|
40
|
17
|
|
|
441 73 98
|
4376444
|
100
|
PN16
|
110
|
800
|
230
|
325
|
395
|
19,1
|
24
|
387
|
20
|
50
|
21
|
|
|
441 73 99
|
4376445
|
125
|
PN16
|
125
|
845
|
240
|
362
|
443
|
19,1
|
26
|
38
|
25
|
60
|
26
|
|
|
441 74 00
|
4376446
|
125
|
PN16
|
140
|
845
|
240
|
362
|
451
|
19,1
|
26
|
38
|
25
|
60
|
35
|
|
|
441 74 01
|
4376447
|
150
|
PN16
|
160
|
900
|
250
|
425
|
527
|
19,1
|
28
|
38
|
30
|
75
|
40
|
|
|
441 74 02
|
4376448
|
150
|
PN16
|
180
|
900
|
250
|
425
|
527
|
19,1
|
28
|
38
|
30
|
75
|
50
|
|
|
441 74 03
|
4376449
|
200
|
PN16
|
200
|
1050
|
285
|
505
|
628
|
24,1
|
32
|
42
|
34
|
100
|
69
|
|
|
441 74 04
|
4376450
|
200
|
PN16
|
225
|
1050
|
285
|
505
|
642
|
24,1
|
32
|
42
|
34
|
100
|
70
|
|
|
441 74 05
|
4376451
|
250
|
PN16
|
250
|
1100
|
285
|
595
|
744
|
27,1
|
36
|
47
|
42
|
125
|
94
|
|
|
441 74 06
|
4376452
|
250
|
PN16
|
280
|
1100
|
285
|
595
|
745
|
27,1
|
36
|
47
|
42
|
125
|
129
|
|
|
441 74 07
|
4376453
|
300
|
PN16
|
315
|
1300
|
330
|
670
|
850
|
27,1
|
36
|
47
|
50
|
150
|
156
|
|
|
441 74 08
|
4376454
|
400
|
PN16
|
400
|
1400
|
330
|
940
|
1180
|
32,1
|
45
|
55
|
57
|
200
|
335
|
|
Arbetstemperatur: 0-40°C (ej frost)
Standarder:
Designad enl. EN 1074 del 1 & 2 och EN 1171
PE100 PN16 SDR11 rör enl EN 12201-2
På förfrågan:
Spindel i andra kvaliteter
Större slussventiler
Ventil för gas
Tillverkad i Europa
15 års garanti
|
|

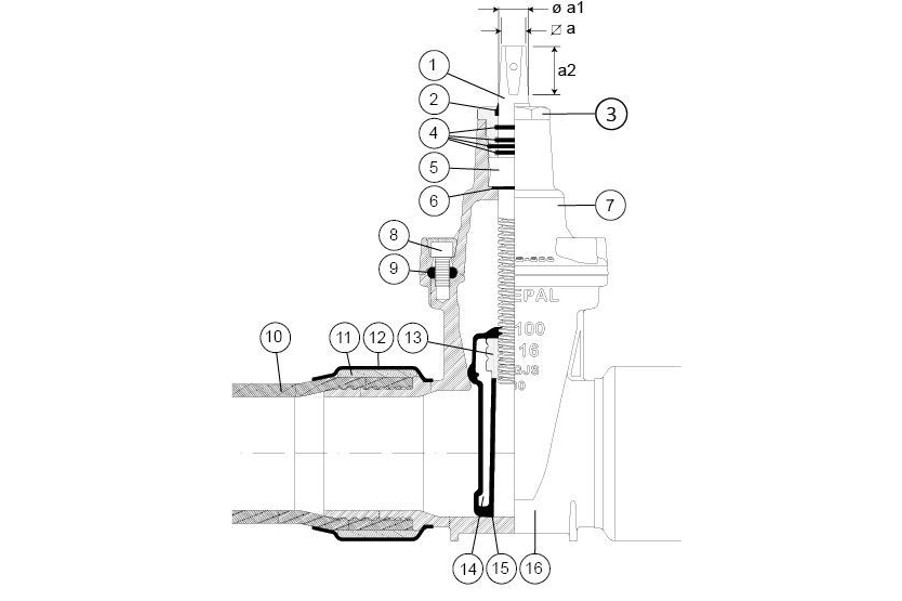

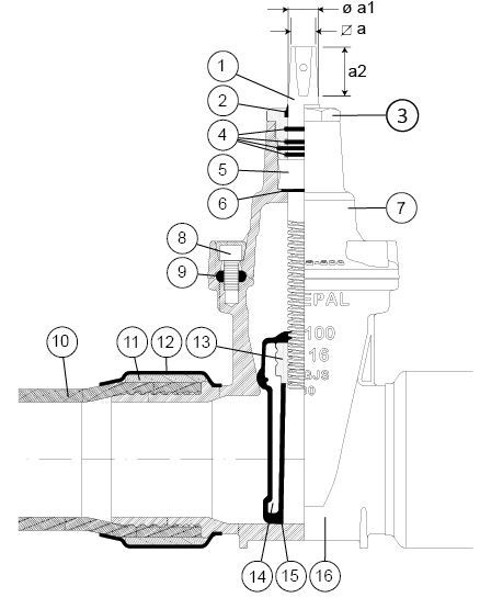

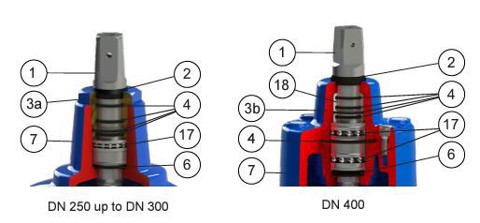

Komponent
|
Material BLÅ/RÖDBRUN
|
Standard
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Avstrykarring
|
Elastomer
|
|
|
3
|
Övre spindelmutter
|
Mässing
|
EN 12164
|
|
4
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
5
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN 12164
|
|
6
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
7
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
8
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
9
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
10
|
Rör
|
PE 100
|
EN 12201-2
|
|
11
|
Klämring
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
12
|
Krympslang
|
Plast
|
|
|
13
|
Spindelmutter
|
Mässing
|
EN 12164
|
|
14
|
Kägla
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
15
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
16
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
17
|
Lager
|
Stål
|
ISO 20516
|
|
18
|
Gland bush
|
POM
|
