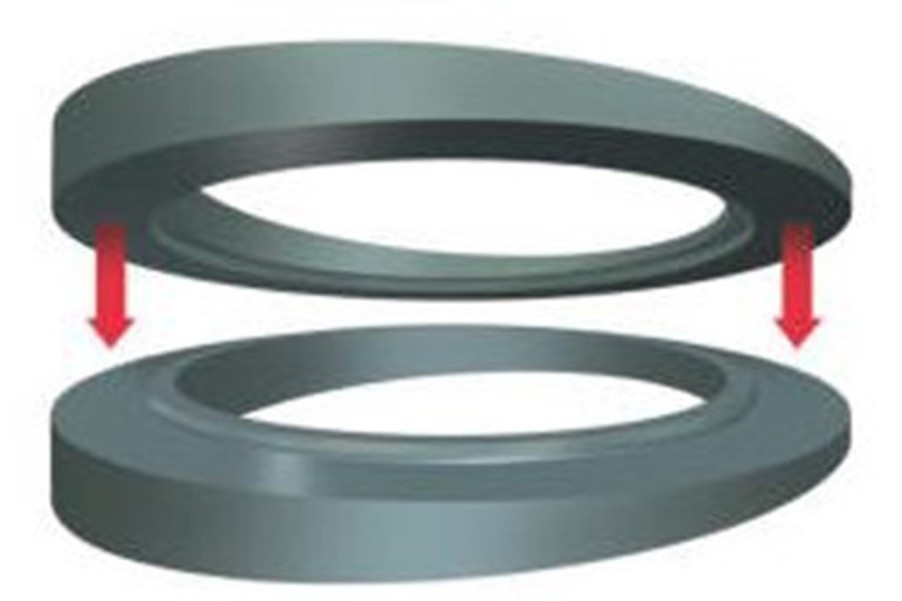

RSG-TW-V Skevpackning
Används vid flänsar vars tätningsytor inte är parallella med varandra. Steglös avvinkling upp till 8° är möjlig.
Information
Material: EPDM, stål
Arbetstemperatur: -25°C - +120°C
På förfrågan: NBR
Dokument och länkar
RSG-V Skevpackningar
Avvinkling upp till 8°
|
Art. nr.
|
DN
|
PN
|
Tjocklekmm
|
|---|---|---|---|
|
13800
|
32
|
10-40
|
9-20
|
|
13801
|
40
|
10-40
|
9-22
|
|
13802
|
50
|
10-40
|
9-24
|
|
13803
|
65
|
10-40
|
9-26
|
|
13804
|
80
|
10-40
|
14-30
|
|
13805
|
100
|
10-16
|
14--33
|
|
13806
|
100
|
25-40
|
14-33
|
|
13807
|
125
|
10-16
|
14-33
|
|
13808
|
150
|
10-16
|
14-39
|
|
13809
|
150
|
25-40
|
14-39
|
|
13810
|
200
|
10-16
|
15-50
|
|
13811
|
200
|
40
|
15-50
|
|
13812
|
250
|
10
|
16-59
|
|
13813
|
250
|
40
|
16-59
|
|
13814
|
300
|
10
|
22-68
|
|
13815
|
350
|
10
|
22-68
|
|
13816
|
400
|
10
|
22-74
|
|
13817
|
500
|
10
|
23-79
|
|
DN
|
PN6Nm
|
PN10Nm
|
PN16Nm
|
PN25Nm
|
PN40Nm
|
|---|---|---|---|---|---|
|
15
|
15
|
15
|
15
|
15
|
10
|
|
20
|
15
|
15
|
15
|
20
|
20
|
|
25
|
15
|
20
|
20
|
20
|
25
|
|
32
|
25
|
35
|
35
|
35
|
35
|
|
40
|
30
|
45
|
45
|
45
|
50
|
|
50
|
40
|
60
|
60
|
60
|
65
|
|
65
|
60
|
50
|
50
|
50
|
55
|
|
80
|
95
|
60
|
60
|
60
|
65
|
|
100
|
100
|
70
|
75
|
100
|
110
|
|
125
|
75
|
85
|
90
|
140
|
165
|
|
150
|
80
|
120
|
130
|
165
|
200
|
|
200
|
100
|
155
|
120
|
165
|
245
|
|
250
|
85
|
125
|
175
|
250
|
365
|
|
300
|
125
|
150
|
220
|
255
|
405
|
|
350
|
160
|
160
|
230
|
375
|
595
|
|
400
|
140
|
225
|
305
|
490
|
900
|
|
450
|
-
|
210
|
-
|
-
|
-
|
|
500
|
145
|
240
|
440
|
590
|
970
|
|
600
|
215
|
335
|
665
|
930
|
1680
|
|
700
|
220
|
385
|
580
|
1080
|
-
|
|
800
|
310
|
525
|
820
|
1620
|
-
|
|
900
|
370
|
580
|
845
|
1670
|
-
|
|
1000
|
365
|
740
|
1200
|
2360
|
-
|
|
1100
|
-
|
-
|
-
|
-
|
-
|
|
1200
|
510
|
1010
|
1690
|
-
|
-
|
|
1400
|
660
|
1250
|
1920
|
-
|
-
|
|
1600
|
730
|
1760
|
2700
|
-
|
-
|
|
1800
|
930
|
1920
|
2900
|
-
|
-
|
|
2000
|
-
|
2130
|
-
|
-
|
-
|
Åtdragningsmoment flänspackningar RSG och RSG-V
Packningens maximala åtdragningsmoment
Installation av RSG flänspackning
Flänsytor ska vara rena fria från skador
Justering av RSG-V, packning för avvinkling, vrid packningen för att uppnå önskad avvinkling.
IBC självcentrerande
Använd lämpligt smörjmedel på bultarna
Dra åt bultarna korsvis i tre steg, 30% / 40% / 30% enligt bild här i vänsterkanten
Använd momentnyckel. Avsluta med en full cirkel på fullt moment.
Viktigt! Vid installation mot PE bör oftast
ett lägre moment användas, se dokument nedan:
Även här viktigt att dra dessa i kors enligt god praxis med 30-40-30 % av momentet samt avsluta med en full cirkel på fullt moment.
Standarder och godkännanden
-
DVGW Certified
-
KTW/W270
-
WRAS Approved Product
-
DIN EN 1514
-
DIN EN 1092-1
-
DIN EN 1092-2
-
