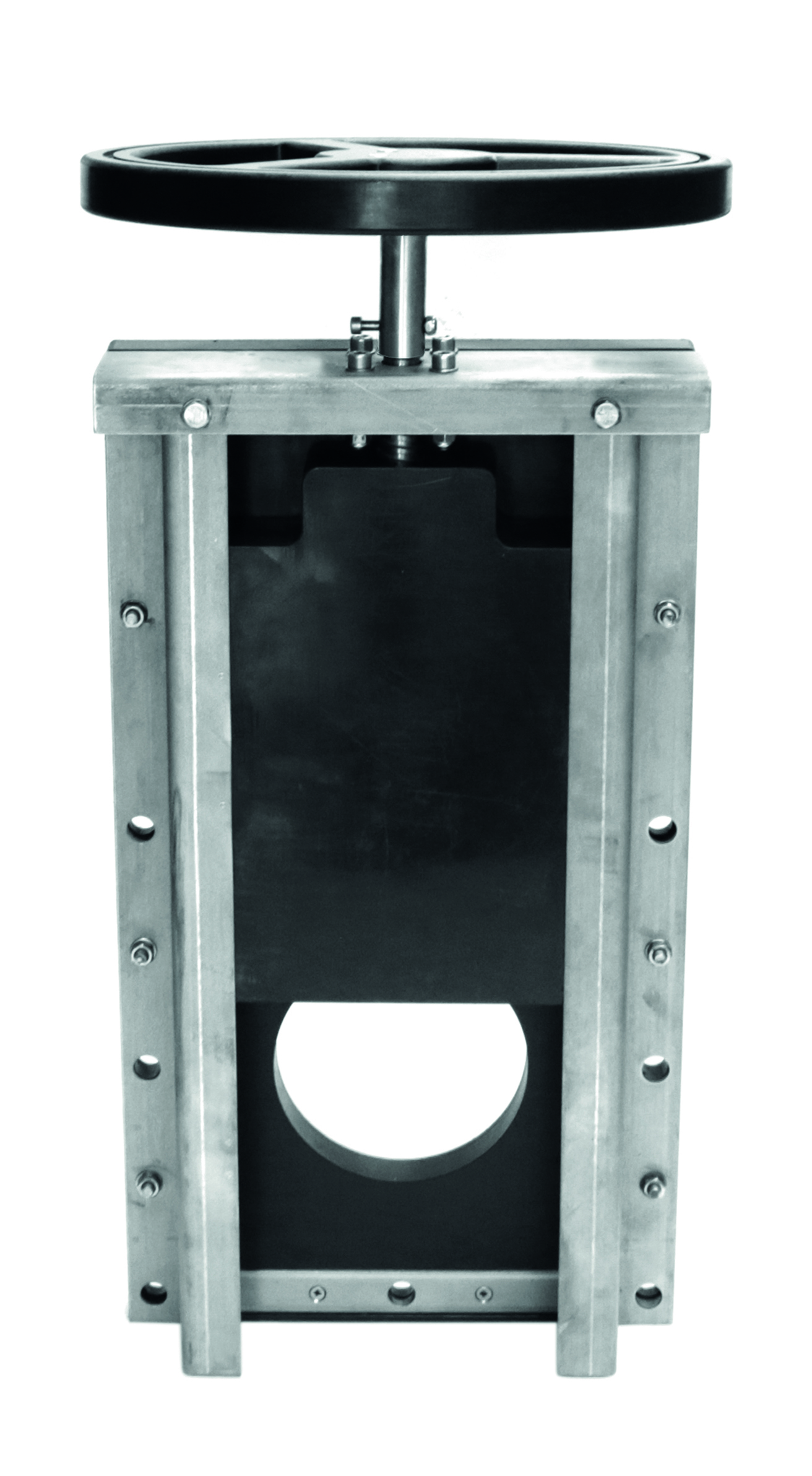

IBECO Slussluckor - montagesatser och tillbehör
Varje slusslucka kräver en montagesats. PSMS väljs efter luckans dimension och innehåller rostfri bult, kemankare och EPDM-tätningslist. Här finns även T-nyckel, spindelkonsol, handratt, BS-lock samt spindelförlängare.
Dokument och länkar
Montagesats slusslucka, plan vägg (PSMS)
|
Art. nr.
|
Bult
|
Passar lucka
|
Varukorg
|
|---|---|---|---|
|
PSMS-01
|
6 x M10
|
PSL100, PSL150 - PSRS100, PSRS150
|
|
|
PSMS-02
|
7 x M10
|
PSL200, PSL225, PSL250 - PSRS200, PSRS225, PSRS250
|
|
|
PSMS-03
|
7 x M10+ 2 M10 kilankare
|
PSL300 - PSRS300
|
|
|
PSMS-04
|
10 x M10+ 2 M10 kilankare
|
PSL400, PSL500, PSL600 - PSRS400
|
|
|
PSMS-05
|
14 x M10+ 4 M10 kilankare
|
PSL700, PSL800
|
|
|
PSMS-06
|
16 x M10+ 4 M10 kilankare
|
PSL900, PSL1000
|
|
Satsen innehåller rostfri bult (A4), kemankare och EPDM-tätningslist. Slusslucka kompakt (PSCO) har ingen PSMS-sats.
Tillbehör
|
Art. nr.
|
Benämning
|
Viktkg
|
Varukorg
|
|---|---|---|---|
|
705100
|

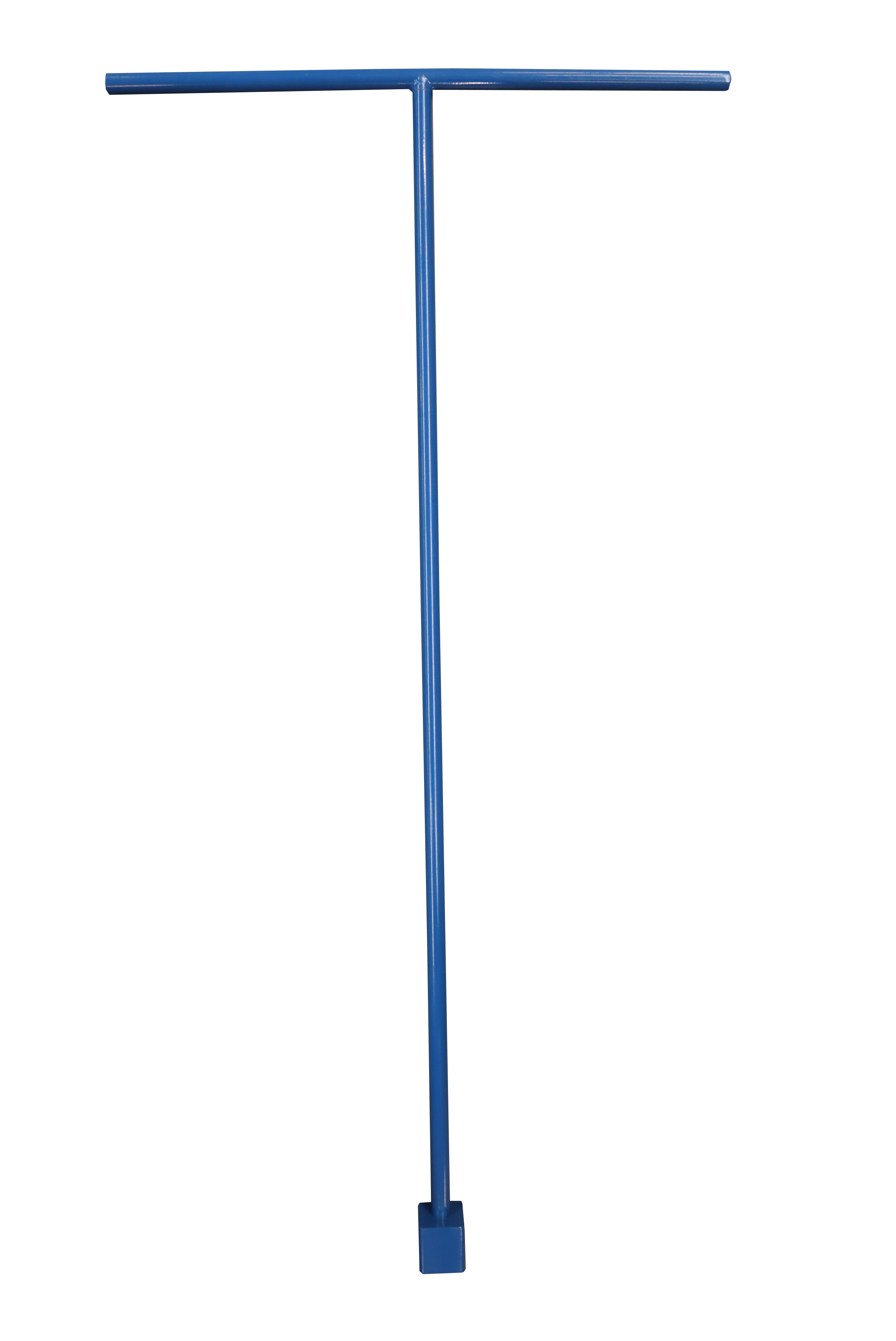

T-nyckel
|
3,00
|
|
|
PSGB
|

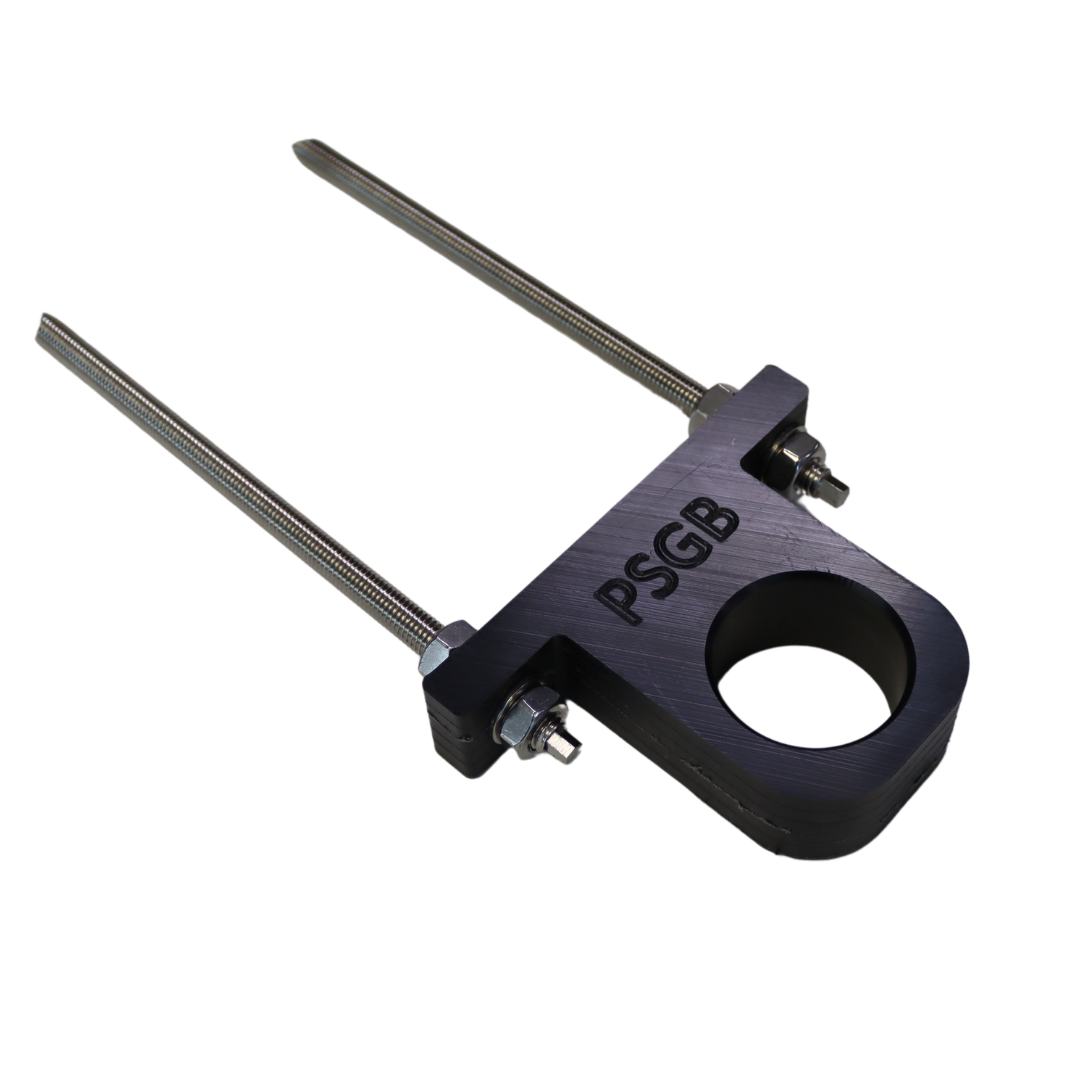

Spindelkonsol/väggfäste
|
0,52
|
|
|
PSHW
|

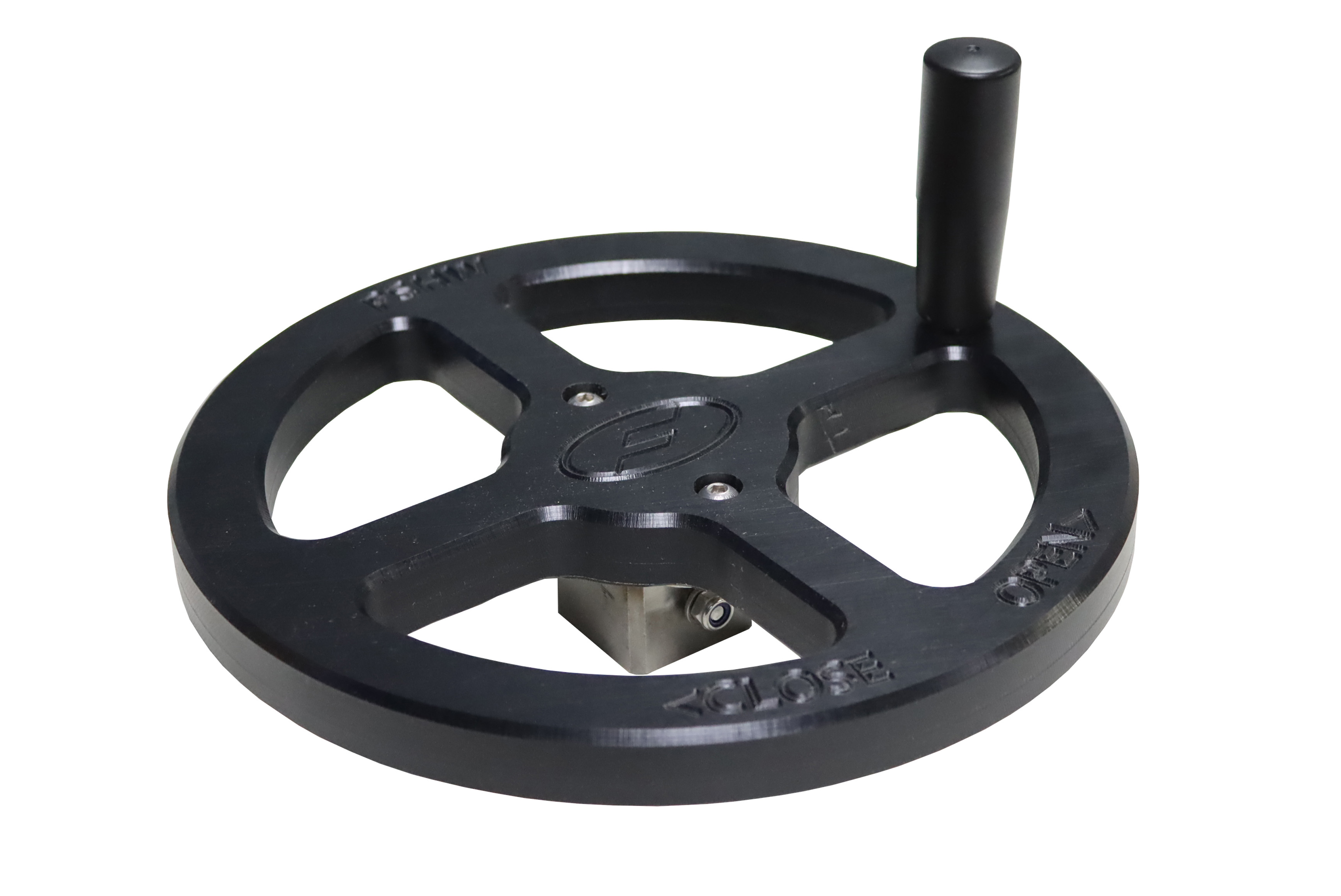

Handratt
|
0,81
|
|
|
PSHW-BS
|
Handratt med BS-lock
|
|
|
|
PSBSC
|
BS-lock (Penstock BS Cap)
|
|
|
|
PSBSC-IBE
|
BS-lock, skandinavisk fattning
|
|
|
Art. nr.
|

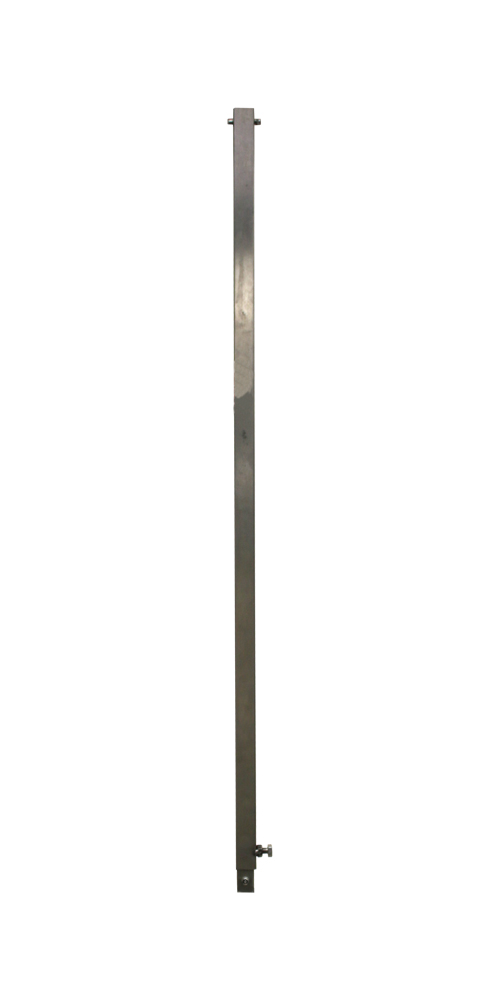

Teleskopisk spindelförlängare
|
Viktkg
|
Varukorg
|
|---|---|---|---|
|
PSES500
|
500-750 mm
|
1,24
|
|
|
PSES750
|
750-1000 mm
|
1,62
|
|
|
PSES1000
|
1000-1500 mm
|
2,27
|
|
|
PSES1500
|
1500-2000 mm
|
3,00
|
|
|
PSES2000
|
2000-2500 mm
|
3,64
|
|
|
PSES2500
|
2500-3000 mm
|
4,10
|
|
|
PSES3000
|
3000-3500 mm
|
5,02
|
|
|
PSES3500
|
3500-4000 mm
|
6,05
|
|
|
PSES4000
|
4000-4500 mm
|
7,28
|
|
|
PSES4500
|
4500-5000 mm
|
|
|
|
PSES5000
|
5000-5500 mm
|
|
|
|
PSES5500
|
5500-6000 mm
|
|
