IBECO Linegate

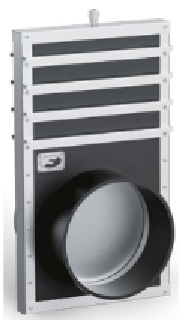

PE-skjutspjäll för montage i ledning, DN100–600 (DY110–630)Ett skjutspjäll för montage direkt i en befintlig ledning, antingen med koppling mot spetsänden eller mot fläns. Luckan rör sig vertikalt i en styv ram och tätar mot en självjusterande EPDM-list på alla fyra sidor, och är tät i båda flödesriktningarna, på och av sätet. Till skillnad från de väggmonterade luckorna är både lucka och ram utförda i 316 marint rostfritt stål, vilket ger en högre trycklass: minst 10 mVp. Standard är en icke-stigande TR20x4-spindel med medurs stängning.
Fördelar
- Monteras direkt i ledningen med koppling eller fläns
- Tät upp till 10 mVp på och av sätet, i båda flödesriktningarna
- Lucka och ram i 316 marint rostfritt stål
- Icke-stigande TR20x4-spindel, medurs stängning
- Beräknad livslängd: 60 år
|
Art. nr.
|
Spetsände DYmm
|
Spetsände iDmm
|
Amm
|
Bmm
|
Cmm
|
Dmm
|
Emm
|
tryckmVp
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|
|
PEG110
|
110
|
102
|
337
|
522
|
480
|
495,5
|
85
|
10
|
19
|
|
|
PEG125
|
125
|
115
|
337
|
522
|
480
|
495,5
|
85
|
10
|
19
|
|
|
PEG160
|
160
|
147
|
337
|
522
|
480
|
495,5
|
85
|
10
|
19
|
|
|
PEG225
|
225
|
211
|
401
|
650
|
480
|
623,5
|
85
|
10
|
32
|
|
|
PEG280
|
280
|
262
|
452
|
752
|
480
|
725,5
|
85
|
10
|
39
|
|
|
PEG315
|
315
|
299
|
489
|
826
|
480
|
799,5
|
85
|
10
|
50
|
|
|
PEG400
|
400
|
375
|
565
|
978
|
480
|
951,5
|
85
|
10
|
67
|
|
|
PEG450
|
450
|
422
|
612
|
1072
|
680
|
1045,5
|
85
|
10
|
81
|
|
|
PEG500
|
500
|
469
|
659
|
1166
|
680
|
1139,5
|
85
|
10
|
92
|
|
|
PEG630
|
630
|
591
|
781
|
1410
|
680
|
1383,5
|
85
|
10
|
125
|
|
Artikelnumret anger spetsändets ytterdiameter (DY). Sortimentet omfattar DN100 till DN600, motsvarande DY110 till DY630. Montage mot spetsände sker med koppling: mät upp kopplingens bredd, markera halva måttet på både luckans spetsände och anslutande rör, och dra klamborden i sekvens till kopplingens angivna moment med start i skjuvbandet. Vid flänsmontage ingår inte flänsbult och packning. Luckan ska vara fullt uppburen och lodrät. Produkten har tidigare marknadsförts under benämningen PEG. Leverantörens underlag är ett utkast (V001AUG26) – artiklarna saknas ännu i prislistan och pris lämnas på förfrågan.
Material:
Bakplatta, styrskenor och lucka: PE (HDPE PE500)
Ram och bärande struktur: 1.4401 rostfritt stål (316 marint)
Tätningar: Självjusterande EPDM-tätning
Gängad mutter: polyacetal (POM)
Ej stigande spindel: TR20x4-spindel
Arbetstemperatur:
Konstant 80 °C
Intermittent 100 °C
Standarder:
Tillverkad enligt DIN 19569-4 och BS 7775
