Minikassett
Minikassetten är en liten och lätt spontkassett som enkelt kan hanteras av mindre grävmaskiner vid små och medelstora kabel- och rörläggnings-
projekt.
Dokument och länkar
Minikassett bas (B)
Kompletteras med 4 st stämp för önskad bredd
|
Art.nr.
|
Lmm
|
Hmm
|
Arb.längd(Lc) mm
|
Arb.höjd(hc) mm
|
Max belastningkN/m
|
Viktkg
|
|---|---|---|---|---|---|---|
|
MK20002000
|
2000
|
2000
|
1690
|
980
|
40,8
|
595
|
|
MK30002000
|
3000
|
2000
|
2690
|
980
|
27,2
|
805
|
Minikassett förhöjning (T)
Kompletteras med 2 st stämp för önskad bredd
|
Art.nr.
|
Lmm
|
Hmm
|
Arb.längd(Lc) mm
|
|
Max belastningkN/m
|
Viktkg
|
|---|---|---|---|---|---|---|
|
MK20001000
|
2000
|
1000
|
1690
|
53,3
|
325
|
|
|
MK30001000
|
3000
|
1000
|
2690
|
32,0
|
435
|
Minikassett stämpförlängning
|
Art.nr.
|
Typ
|
Spännviddmm
|
Arbetsbreddmm
|
Utvändig breddmm
|
|---|---|---|---|---|
|
MKSB
|
B
|
190
|
620 - 810
|
740 - 930
|
|
MKSC
|
C
|
370
|
800 - 1170
|
920 - 1290
|
|
MKSD
|
D
|
730
|
1160 - 1890
|
1280 - 2010
|
|
MKSE
|
E
|
730
|
1870 - 2600
|
2000 - 2730
|

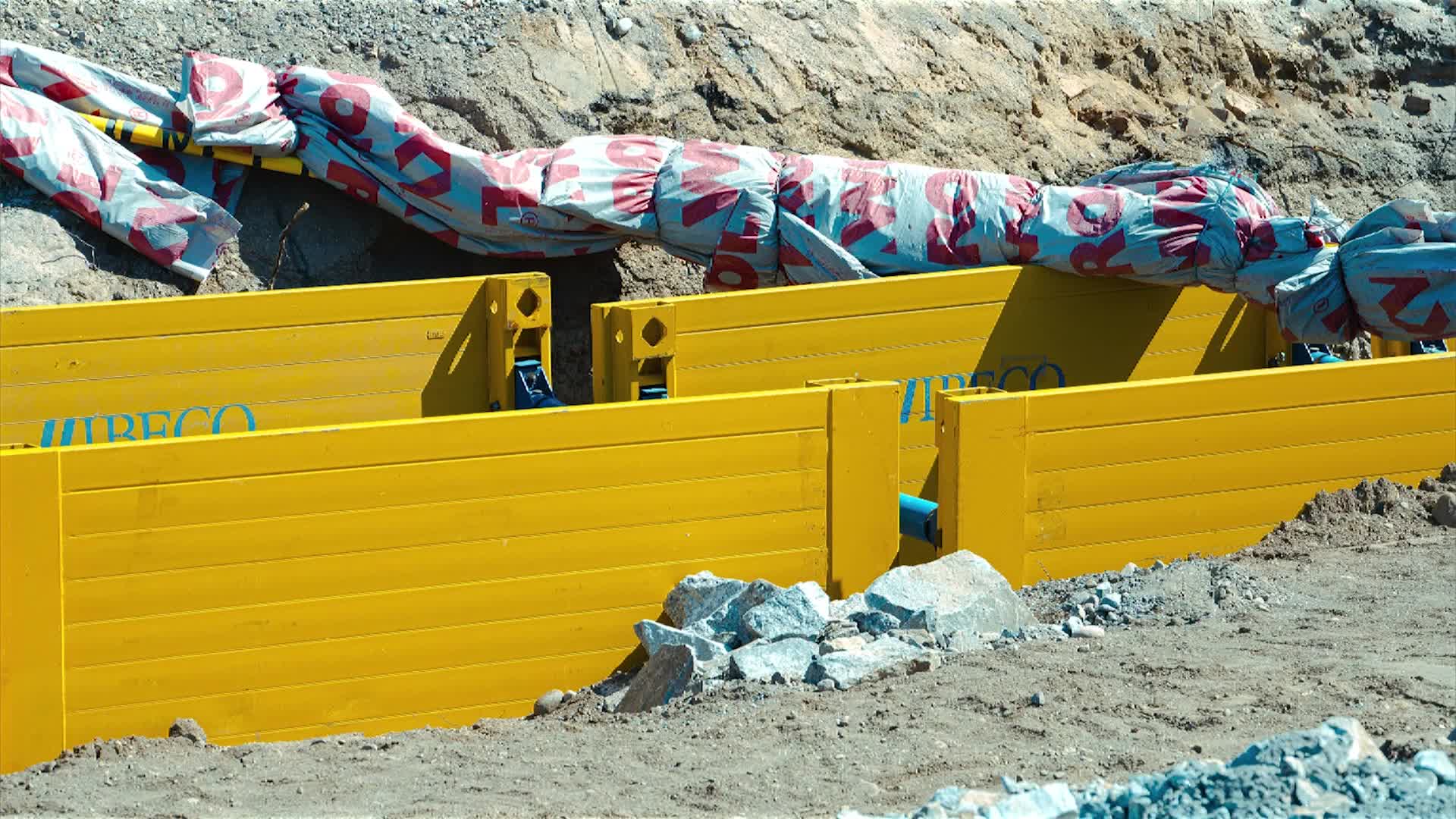

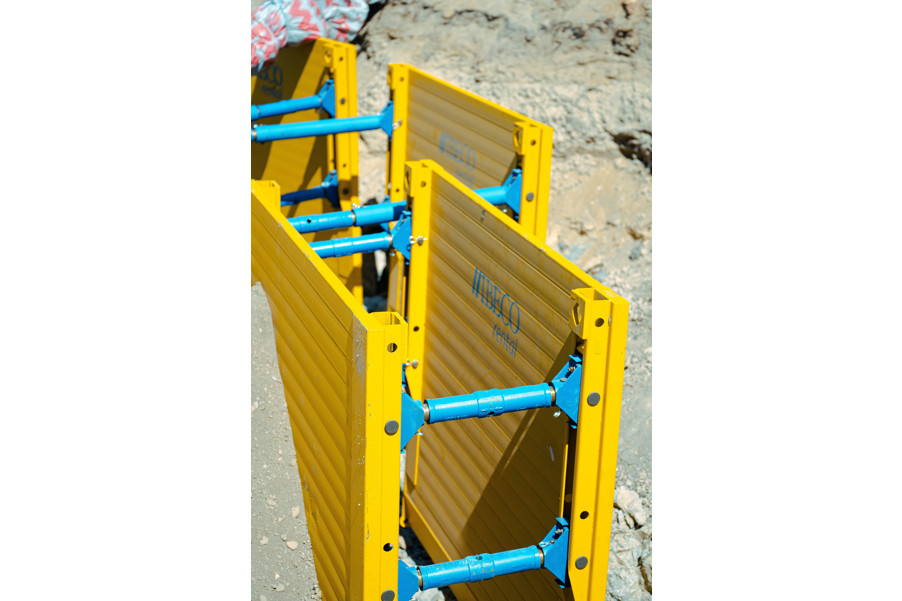

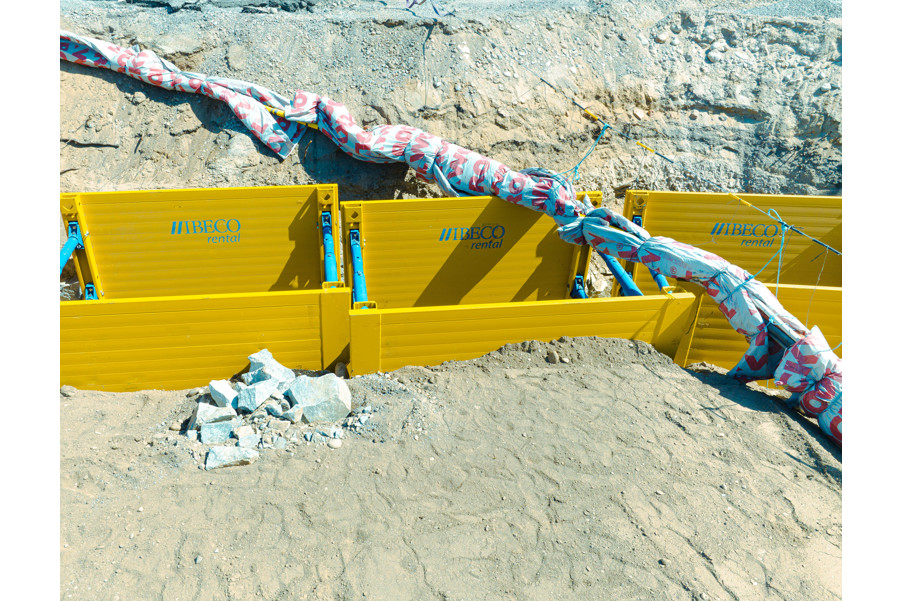

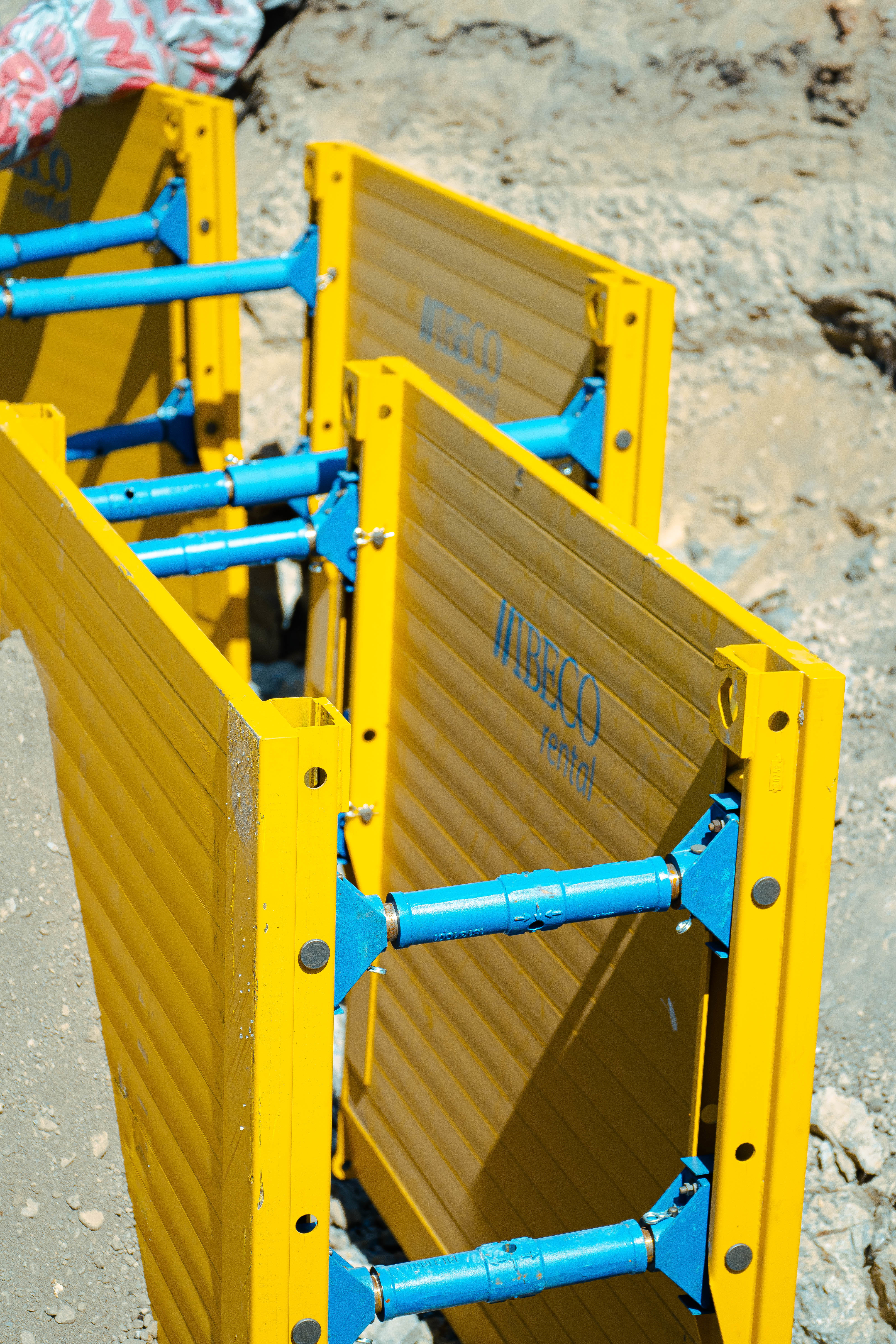

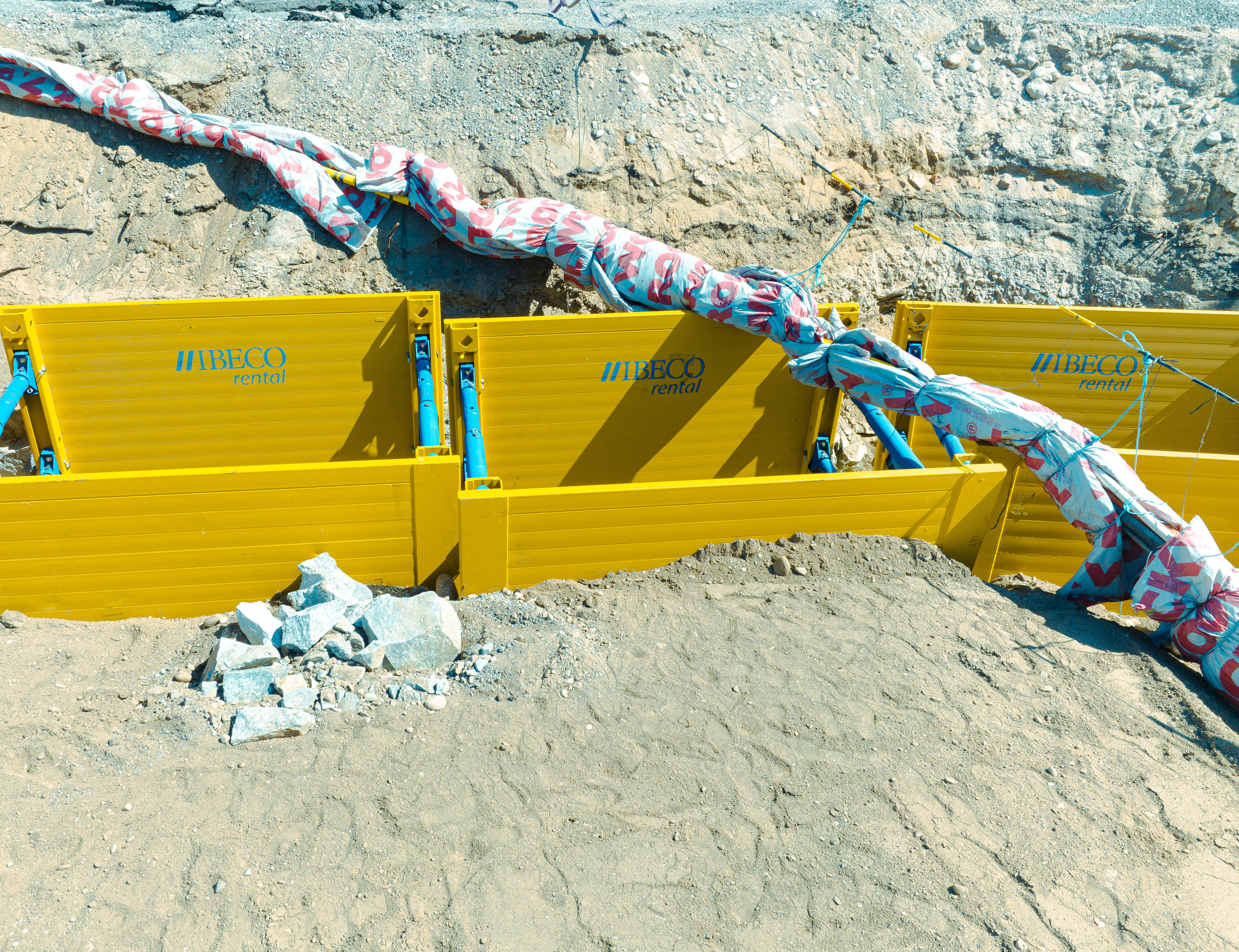

Spontkassetter är en mångsidig, praktisk och säkerhetshöjande produkt för rörläggningsprojekt.
Installation kan göras till ett djup av upp till 3,00 meter med en baskassett och två toppkasetter. Baskassetten skjuts vertikalt ner i marken genom att växelvis trycka och sänka, populärt kallat ”gräv och tryck-metoden”. Maximal arbetshöjd (rörkulvert) är 1,00 meter.
En dikesbredd från 0,65 till 2,73 meter möjliggörs med hjälp av ett standardstag och stagförlängningar. Standardstaget är synnerligen robust vilket gör att systemet även kan installeras vid dåliga eller instabila markförhållanden.
Rejäl plåttjocklek kombinerat med en robust design ger mycket låg deformation.
Maximal schaktdjup:
~3,00 meter
Maximal schaktbredd:
0,65 - 2,73 meter
Maximal arbetshöjd:
~1,00 meter
