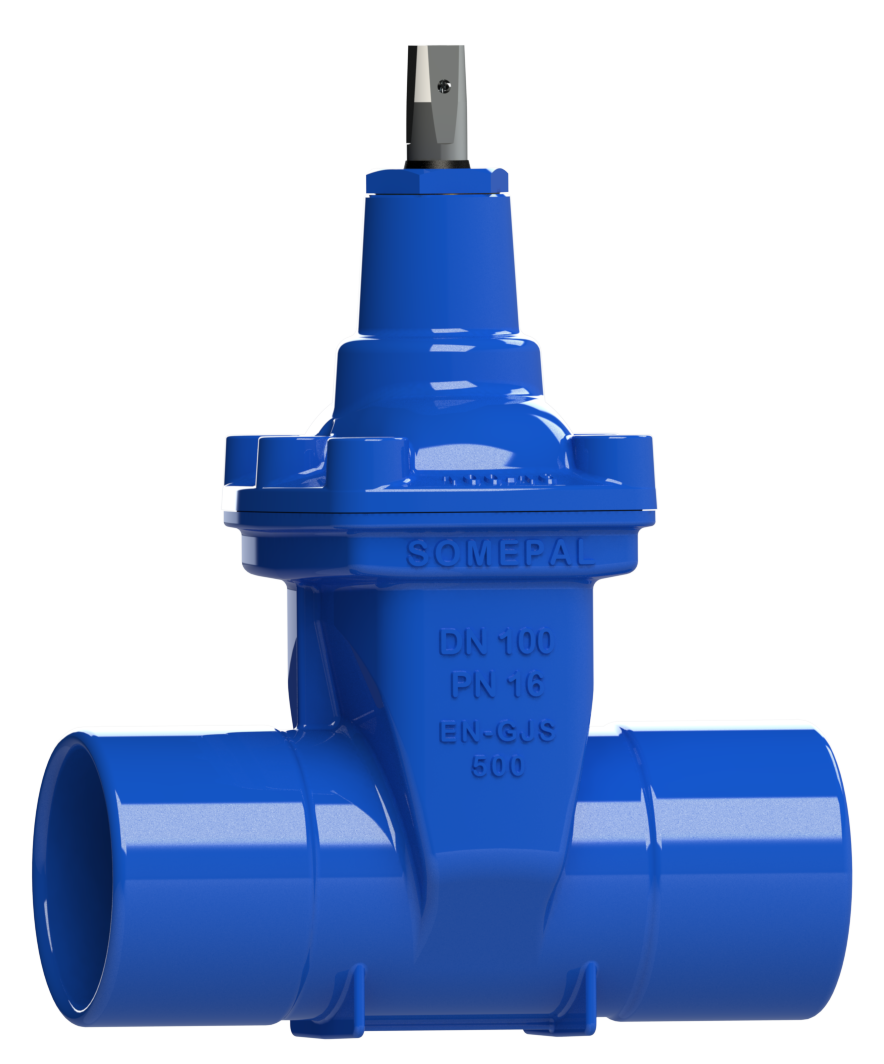

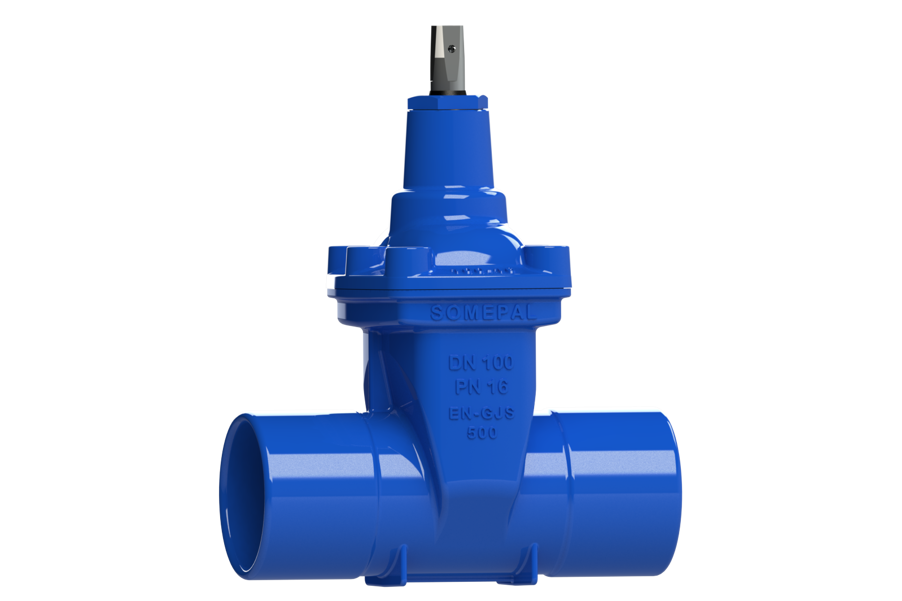

01.301 Fucoli slussventiler serie 3000 med spetsändar PN16
Slussventil PN16. Med spetsändar; fritt genomlopp.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Dokument och länkar

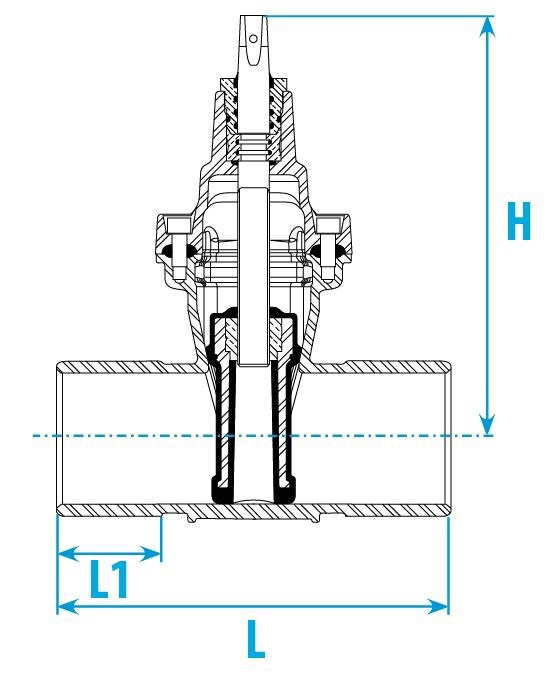

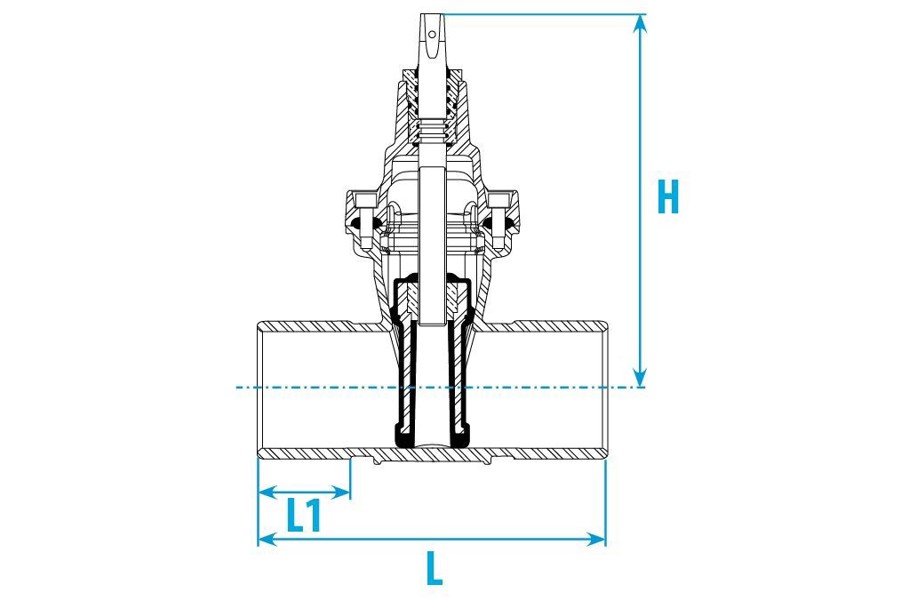

Fucoli-Somepal 01.301 slussventiler
Med spetsändar, PN16, fritt genomlopp
|
Art. nr.
|
RSK nr.
|
DN
|
Tryck-klass
|
För rör YDmm
|
Lmm
|
Emm
|
Hmm
|
H1mm
|
Spindelmm
|
Varv
|
MaxNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10723010
|
4417340
|
50
|
PN16
|
65
|
250
|
72
|
235
|
272
|
14,1
|
13
|
25
|
7
|
|
|
10723020
|
4417342
|
60
|
PN16
|
76
|
270
|
72
|
250
|
295
|
17,1
|
13
|
30
|
9
|
|
|
10723030
|
4417343
|
80
|
PN16
|
96
|
280
|
74
|
290
|
342
|
17,1
|
16
|
40
|
12
|
|
|
10723040
|
4417344
|
100
|
PN16
|
118
|
300
|
80
|
325
|
390
|
19,1
|
20
|
50
|
16
|
|
|
10723050
|
4417345
|
125
|
PN16
|
145
|
325
|
96
|
362
|
442
|
19,1
|
25
|
60
|
20
|
|
|
10723060
|
4417346
|
150
|
PN16
|
174
|
350
|
100
|
425
|
520
|
19,1
|
30
|
75
|
31
|
|
|
10723070
|
4417347
|
200
|
PN16
|
228
|
400
|
110
|
505
|
628
|
24,1
|
34
|
100
|
48
|
|
|
10723080
|
4417348
|
250
|
PN16
|
282
|
450
|
128
|
595
|
745
|
27,1
|
42
|
125
|
70
|
|
|
10723090
|
4417349
|
300
|
PN16
|
338
|
500
|
145
|
670
|
850
|
27,1
|
50
|
150
|
113
|
|
|
10723100
|
4417350
|
350
|
PN16
|
396
|
550
|
145
|
940
|
1180
|
32,1
|
57
|
175
|
260
|
|
|
10723110
|
4417351
|
400
|
PN16
|
452
|
600
|
145
|
940
|
1180
|
32,1
|
57
|
200
|
278
|
|
|
10723120
|
4417352
|
450
|
PN16
|
512
|
650
|
145
|
1120
|
1415
|
32,1
|
71
|
225
|
470
|
|
|
10723130
|
4417353
|
500
|
PN16
|
568
|
700
|
150
|
1120
|
1415
|
32,1
|
71
|
250
|
509
|
|
|

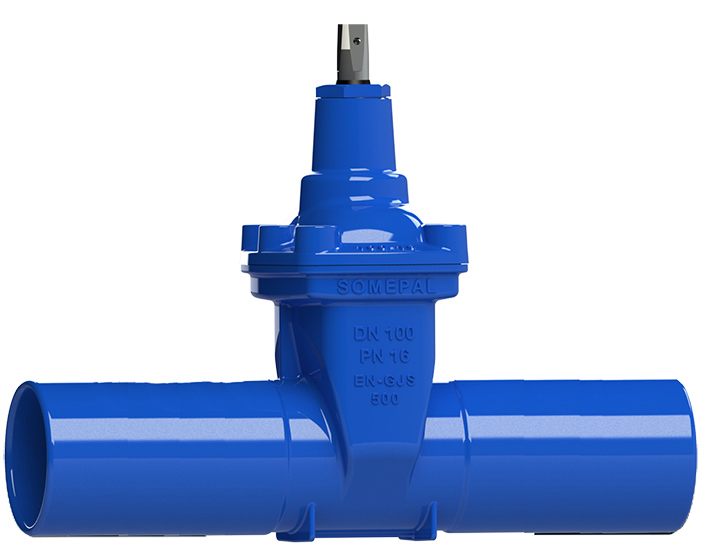

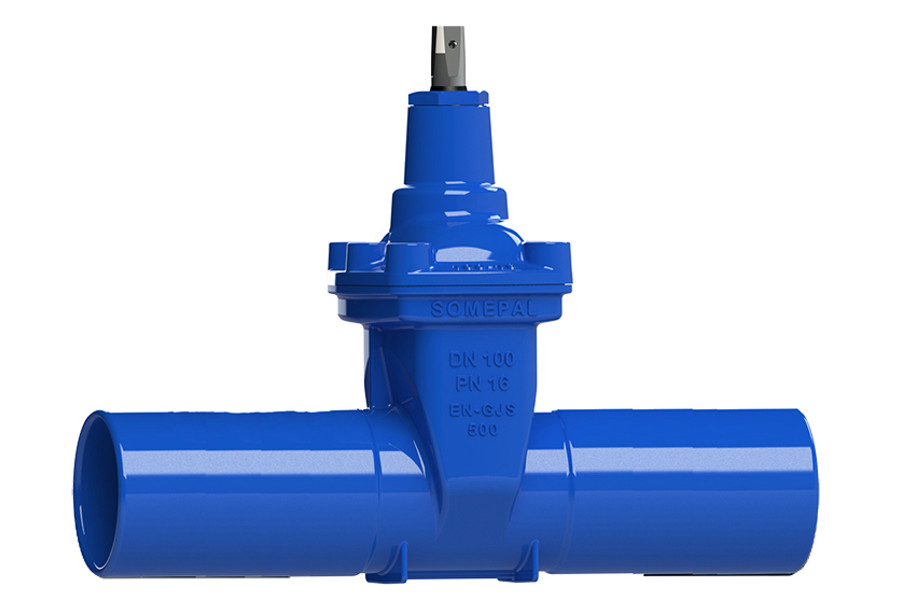

LÅNG SPETSÄNDE:
|
|
||||||||||||
|
10723043
|
4376323
|
100
|
PN16
|
118
|
600
|
230
|
325
|
390
|
19,1
|
20
|
50
|
24
|
|
|
10723063
|
4376324
|
150
|
PN16
|
174
|
600
|
225
|
362
|
520
|
19,1
|
30
|
75
|
48
|
|
Arbetstemperatur: 0-70°C (ej frost)
Standarder:
Designad enl. EN 1074 del 1 & 2 och EN 1171
På förfrågan:
Spindel i andra kvaliteter
Större slussventiler
Tillverkad i Europa
15 års garanti
|
|

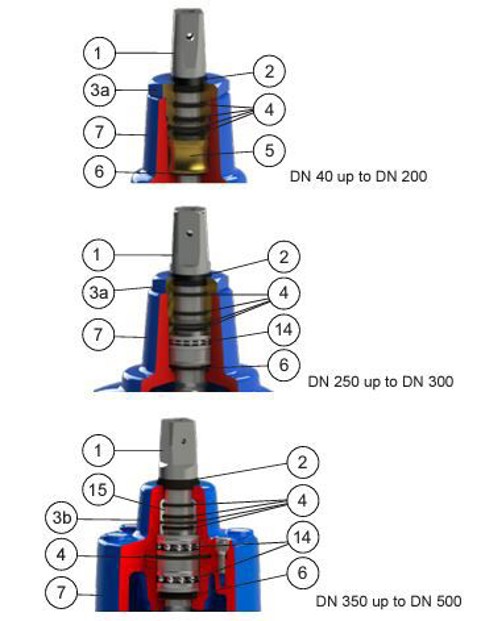

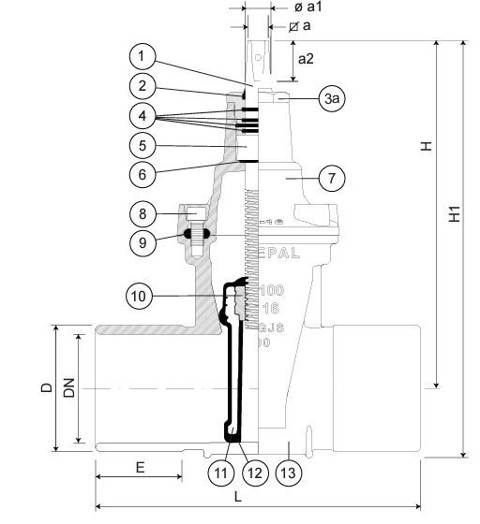

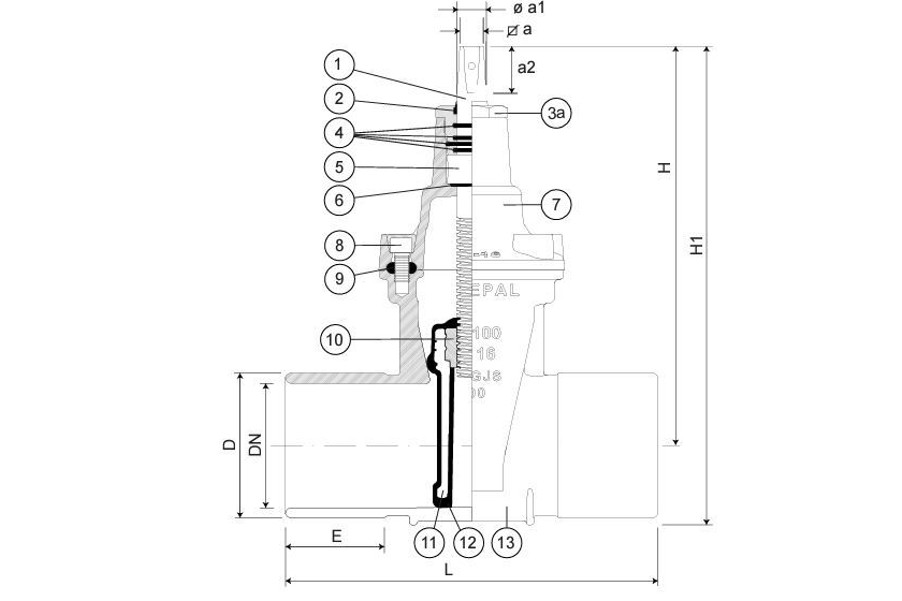

Komponent
|
Material BLÅ/RÖDBRUN
|
Standard
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Avstrykarring
|
Elastomer
|
|
|
3
|
Övre spindelmutter
|
Mässing
|
EN 12164
|
|
4
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
5
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN 12164
|
|
6
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
7
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
8
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
9
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
10
|
Spindelmutter
|
Mässing
|
EN 12164
|
|
11
|
Kägla
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
12
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
13
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
14
|
Lager
|
Stål
|
ISO 20516
|
Standarder och godkännanden
-
ACS
-
GSK
-
-
