01.401 Fucoli slussventil Blockplus PN16
Mjuktätande slussventil med BLOCKPLUS med dragfasta muffar för PE och PVC-rör. Fritt genomlopp.
Fördelar
- Mjukstängande/Mjuktätande
- BLOCKPLUS dragfasta muffar
- Stängningsmoment lägre än standard
- Innovativt dragfast system
- Möjliggör åtdragning ifrån ovansidan
Dokument och länkar
Fucoli-Somepal 01.410 slussventiler BlockPlus PN 16
Med dragfasta muffar för PE och PVC-rör, fritt genomlopp
|

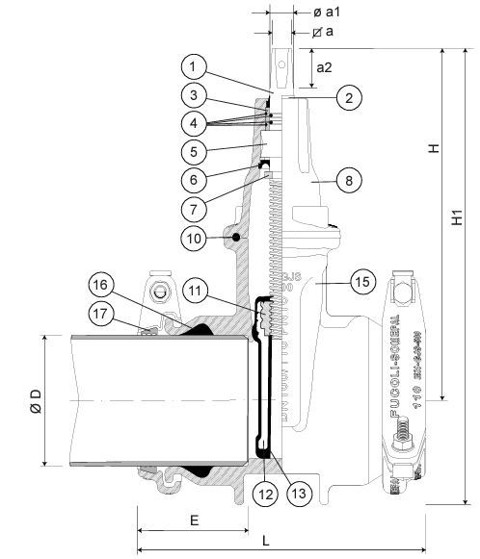

RSK nr.
|
DN
|
Tryck-klass
|
För rör YDmm
|
Lmm
|
Emm
|
Hmm
|
H1mm
|
Spindel(a) mm
|
a1mm
|
a2mm
|
Varv
|
MaxNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4376385
|
50
|
PN16
|
63
|
227
|
86
|
214
|
277
|
14,1
|
18
|
29
|
13
|
25
|
8
|
|
|
4376386
|
65
|
PN16
|
75
|
249
|
94
|
252
|
300
|
17,1
|
22
|
34
|
14
|
30
|
11
|
|
|
4376387
|
80
|
PN16
|
90
|
262
|
97
|
277
|
345
|
17,1
|
22
|
34
|
16
|
40
|
14
|
|
|
4376388
|
100
|
PN16
|
110
|
264
|
102
|
306
|
398
|
19,1
|
23
|
38
|
20
|
50
|
15
|
|
|
4376389
|
125
|
PN16
|
125
|
302
|
108
|
342
|
450
|
19,1
|
23
|
38
|
25
|
60
|
22
|
|
|
4376390
|
150
|
PN16
|
160
|
338
|
125
|
400
|
510
|
19,1
|
26
|
38
|
30
|
60
|
31
|
|
|
4376391
|
200
|
PN16
|
200
|
401
|
138
|
471
|
606
|
24,1
|
28
|
38
|
40
|
75
|
46
|
|
Arbetstemperatur: 0-70°C (ej frost)
Standarder:
Designad enl. EN 1074 del 1 & 2 och EN 1171
För PE-rör 80 och 100 enl EN 12201-2, DIN 8074
För PVC-rör enl EN ISO 1452-2
På förfrågan:
Spindel i andra kvaliteter
Större slussventiler
Tillverkad i Europa
|
|

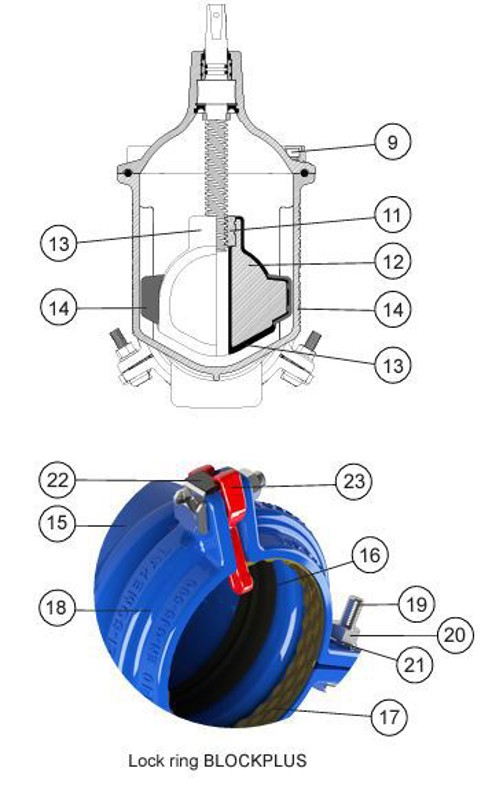

Komponent
|
Material BLÅ/RÖDBRUN
|
Standard
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Avstrykarring
|
Elastomer
|
|
|
3
|
Lager
|
POM
|
|
|
4
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
5
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN 12164
|
|
6
|
Läpptätning
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
7
|
Stoppring
|
Rostfritt stål
|
EN 10088-1
|
|
8
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
9
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
10
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
11
|
Spindelmutter
|
Mässing
|
EN 12164
|
|
12
|
Kägla
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
13
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
14
|
Glidguide
|
Polyamid
|
|
|
15
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
16
|
Läppringstätning
|
EPDM/NBR
|
EN 681-1
|
|
17
|
Gripring
|
Mässing (CuZn36Pb3)
|
En 1982
|
|
18
|
Låsring
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
19
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
20
|
Muttrar
|
Syrafast stål A4
|
EN 10088-1
|
|
21
|
Brickor
|
Rostfritt stål A2
|
EN 10088-1
|
|
22
|
Bultar låssystem
|
Rostfritt stål A2 med skyddsbeläggning
|
EN 10088-1
|
|
23
|
Momentbegränsare
|
Polypropylen
|
