Hymax Grip flänskopplingar
Hymax Grip - dragfasta rörkopplingar DN40-DN350 för alla rörmaterial
Alla Hymax Grip flänskopplingar klarar både PN10 & PN16
genom en kombinationsborrning av flänsen.
Fördelar
- För alla rörtyper, stor spännvidd

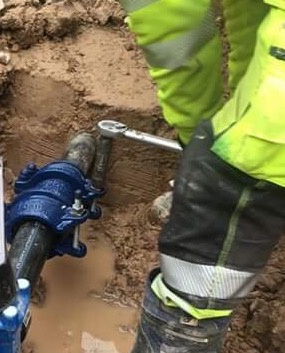

- Enkel installation, t-handtag, åtdragning från ovansidan
- Upp till 8 graders avvinkling
- Kan användas som skjutmuff
Viktigt!
Vid montage av Hymax Grip på PE-rör rekommenderar vi att IBECO stödhylsor används.
Dokument och länkar

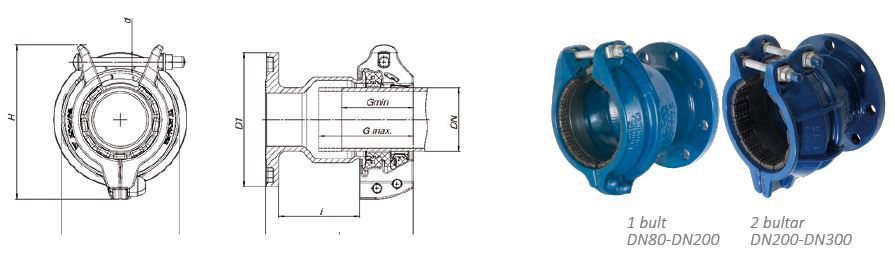

Hymax Grip dragfasta flänskopplingar
Dragfasta för alla rörtyper
|
RSK nr.
|
DN
|
Flänsmm
|
Spännviddtotal
|

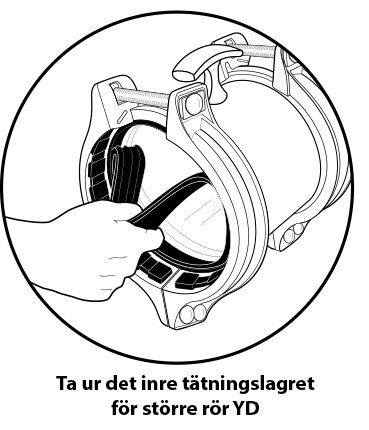

Spännviddmed inre tätning
|
Spännviddutan inre tätning
|
Lmm
|
Dmm
|
Hmm
|
D1mm
|
G-Maxinstickslängd
|
Bultantalxdim
|
Hylsamm
|
MinNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1150515
|
80
|
80
|
80 - 106
|
80 - 95
|
94 - 106
|
222
|
176
|
230
|
200
|
140
|
1 x M14
|
22
|
65
|
9,6
|
|
|
1150516
|
100
|
100
|
104-130
|
104-118
|
117-130
|
221
|
199
|
249
|
229
|
140
|
1 x M16
|
24
|
100
|
11,2
|
|
|
1150517
|
125
|
125
|
130-162
|
130-146
|
145-162
|
250
|
253
|
299
|
254
|
150
|
1 x M16
|
24
|
110
|
15,8
|
|
|
1150518
|
150
|
150
|
158-190
|
158-174
|
173-190
|
260
|
280
|
330
|
285
|
155
|
1 x M16
|
24
|
130
|
18,7
|
|
|
1150519
|
200
|
200
|
198-230
|
198-214
|
213-230
|
282
|
324
|
375
|
343
|
155
|
1 x M16
|
24
|
130
|
25,1
|
|
|
1150520
|
200
|
200
|
190-240
|
190-215
|
214-240
|
313
|
366
|
398
|
343
|
185
|
2 x M16
|
24
|
120
|
33
|
|
|
1150521
|
200
|
200
|
214-264
|
214-239
|
238-264
|
313
|
390
|
424
|
343
|
185
|
2 x M16
|
24
|
140
|
37,7
|
|
|
1150532
|
250
|
250
|
266-316
|
266-291
|
290-316
|
324
|
442
|
480
|
407
|
190
|
2 x M16
|
24
|
140
|
49,3
|
|
|
1150533
|
300
|
300
|
312-362
|
312-337
|
336-362
|
329
|
489
|
525
|
483
|
190
|
2 x M16
|
24
|
180
|
57,9
|
|
Standarder och godkännanden
-
GSK
