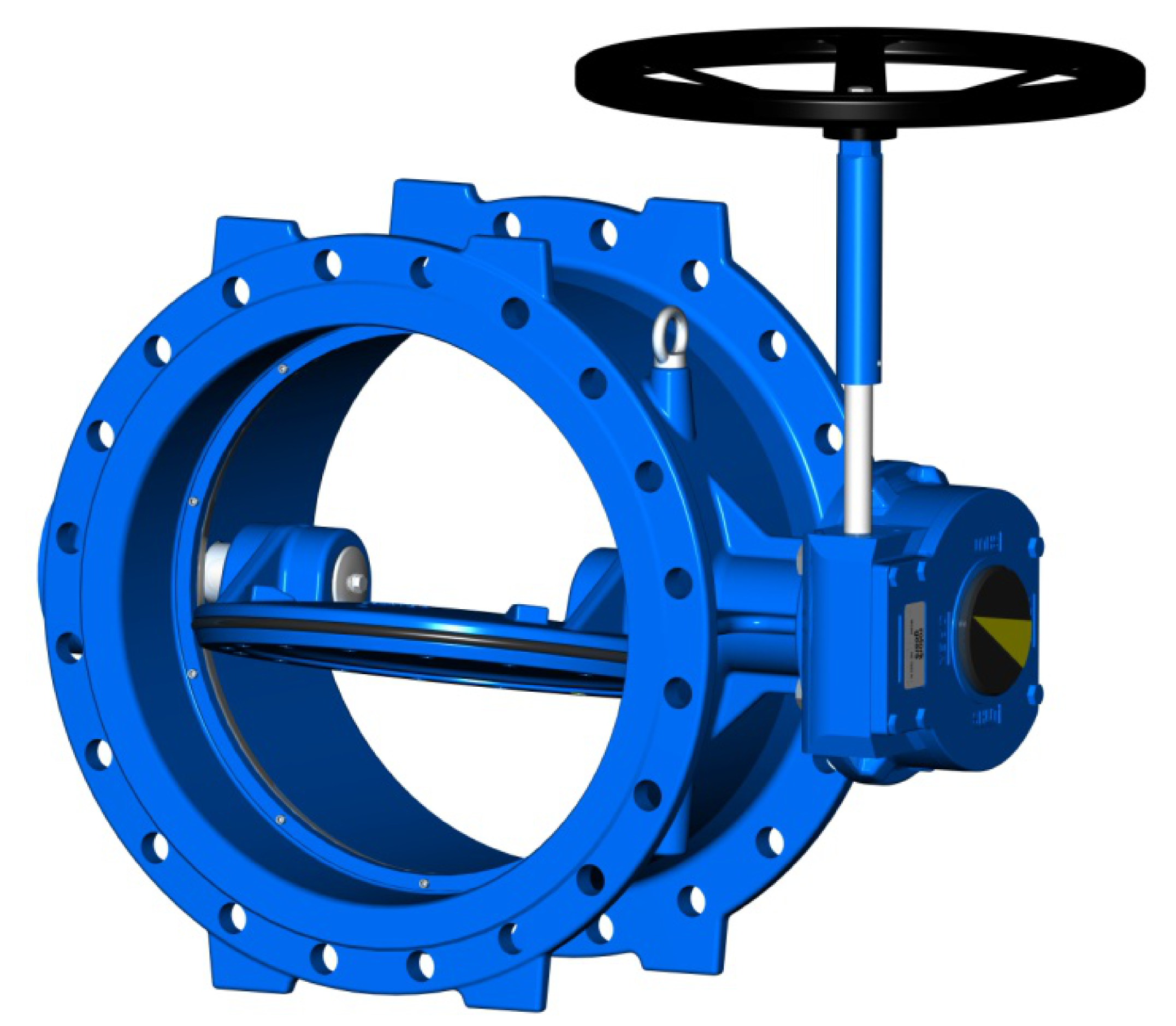

04.102 Fucoli vridspjällventiler PN10/16
Fucoli-Somepal vridspjällsventiler PN10/16 med syrafast säte 1.4404
Fördelar
- Korrosionsskydd DIN 30677-2, enligt GSK RAL 662
- Dubbelexcentrisk
- Packning av EPDM
- Spjällskivans spindlar är skyddade av EPDM täckbrickor
- Lågt stängningsmoment
- Levereras med syrafast spindelhylsa
Dokument och länkar
Fucoli-Somepal 04.102 vridspjäll
Med syrafast säte AISI316
|
RSK nr.Med handratt
|
RSK nr.För markförläggning; växelhus IP68
|
DN
|
Fläns-borrning
|
Lmm
|
Hmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|
|
441 74 36
|
4417463
|
150
|
PN10/16
|
210
|
294
|
35
|
|
|
441 74 50
|
4417477
|
200
|
PN10
|
230
|
304
|
46
|
|
|
441 74 51
|
4417478
|
250
|
PN10
|
250
|
380
|
74
|
|
|
441 74 52
|
4417479
|
300
|
PN10
|
270
|
380
|
91
|
|
|
441 74 53
|
4417480
|
350
|
PN10
|
290
|
441
|
127
|
|
|
441 74 54
|
4417481
|
400
|
PN10
|
310
|
441
|
148
|
|
|
441 74 55
|
4417482
|
450
|
PN10
|
330
|
555
|
157
|
|
|
441 74 56
|
4417483
|
500
|
PN10
|
350
|
555
|
233
|
|
|
441 74 57
|
4417484
|
600
|
PN10
|
390
|
610
|
312
|
|
|
441 74 58
|
4417485
|
700
|
PN10
|
430
|
660
|
460
|
|
|
441 74 59
|
4417486
|
800
|
PN10
|
470
|
660
|
582
|
|
|
441 74 60
|
4417487
|
900
|
PN10
|
510
|
660
|
895
|
|
|
441 74 61
|
4417488
|
1000
|
PN10
|
550
|
670
|
1081
|
|
För att säkerställa längsta livslängd levereras slussventilerna alltid som standard med syrafast spindel. Genom ventilernas konstruktion säkerställs det lägsta möjliga stängningsmomentet.
Vridspjällsventilerna är av dubbelexcentrisk typ och levereras med integrerat säte och snäckväxel av fabrikat Rotork för montage ovan mark med lägesvisning. Genom ventilernas konstruktion säkerställs det lägsta möjliga stängningsmomentet.
Vridspjällsventilerna är av dubbelexcentrisk typ och levereras med integrerat säte.
Ventilerna levereras med snäckväxel av fabrikat Rotork med lägesvisning och finns för montage ovan mark eller för markbeläggning.
Genom ventilernas konstruktion säkerställs det lägsta möjliga stängningsmomentet.
Standarder:
Alla ventiler är individuellt tryckprovade i fabrik enligt EN 1074-1/ 1074-2, EN 12266-1 : 2003
Bygglängd enligt DIN 3202 F4, EN 558-1 GR 15
Flänsar enligt EN 1092-2
Arbetstemperatur: 0-70°C (ej frost)
På förfrågan:
Vridspjällsventiler för högre tryck
Tätning i NBR/SBR
Spindel i andra kvaliteter
Tillverkad i Europa
|

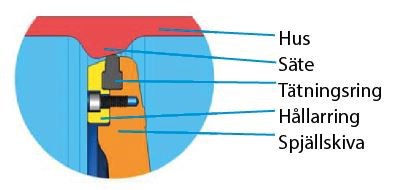

Komponent
|
Material
|
Standard
|
Varukorg
|
|---|---|---|---|
|
Hus
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
|
Spjällskiva / hållarring
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
|
Säte
|
Syrafast stål 14404
|
|
|
|
Växellåda
|
Snäckväxel
|
|
|
|
O-ringar
|
EPDM
|
BS EN 681-1
|
|
|
Spindel
|
Rostfritt stål (AISI 304)
|
EN 10088-1
|
|
|
Tätningsring
|
EPDM
|
BS EN 681-1
|
|
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
|
Korrosionsskydd
|
Epoxycertifierad enligt GSK RAL GZ662
|
DIN 30677-2
|
|
Standarder och godkännanden
-
Aenor
-
GSK
-
