IBDR stora dragfasta rörkopplingar
Tips!
- Rörkopplingens spännvidd anpassas efter uppgift om rör YD.
- På förfrågan: Andra SDR-klasser
Viktigt!
- Stödhylsa ska användas för montering på PE-rör
- Använd momentnyckel vid åtdragning.
Dokument och länkar

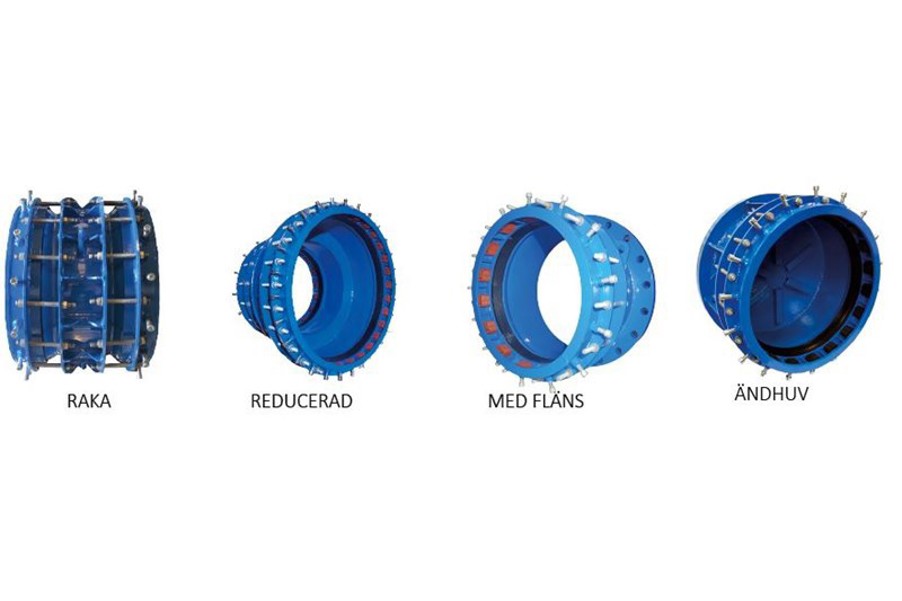

Dragfasta för alla typer av rörmaterial
|
Art. nr.RAK
|
Art. nr.RED
|
Art. nr.Fläns
|
Art. nr.HUV
|
DN
|
Spännviddmm
|
Arbetstryckbar
|
|---|---|---|---|---|---|---|
|
IBDR300
|
IBDR-RED300
|
IBDR-FL300
|
IBDR-H300
|
400
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR400
|
IBDR-RED400
|
IBDR-FL400
|
IBDR-H400
|
400
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR500
|
IBDR-RED500
|
IBDR-FL500
|
IBDR-H500
|
500
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR600
|
IBDR-RED600
|
IBDR-FL600
|
IBDR-H600
|
600
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR700
|
IBDR-RED700
|
IBDR-FL700
|
IBDR-H700
|
700
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR800
|
IBDR-RED800
|
IBDR-FL800
|
IBDR-H800
|
800
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR900
|
IBDR-RED900
|
IBDR-FL900
|
IBDR-H900
|
900
|
Anpassas på begäran till rör YD
|
10/16
|
|
IBDR1000
|
IBDR-RED1000
|
IBDR-FL1000
|
IBDR-H1000
|
1000
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1100
|
IBDR-RED1100
|
IBDR-FL1100
|
IBDR-H1100
|
1100
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1200
|
IBDR-RED1200
|
IBDR-FL1200
|
IBDR-H1200
|
1200
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1300
|
IBDR-RED1300
|
IBDR-FL1300
|
IBDR-H1300
|
1300
|
Anpassas på begäran till rör YD
|
10
|
|
IBDR1400
|
IBDR-RED1400
|
IBDR-FL1400
|
IBDR-H1400
|
1400
|
Anpassas på begäran till rör YD
|
10
|

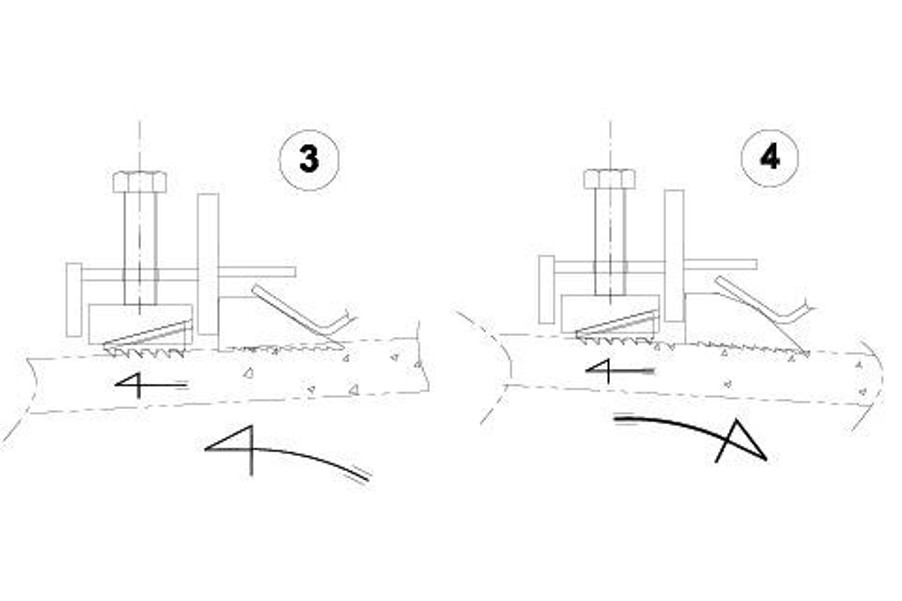

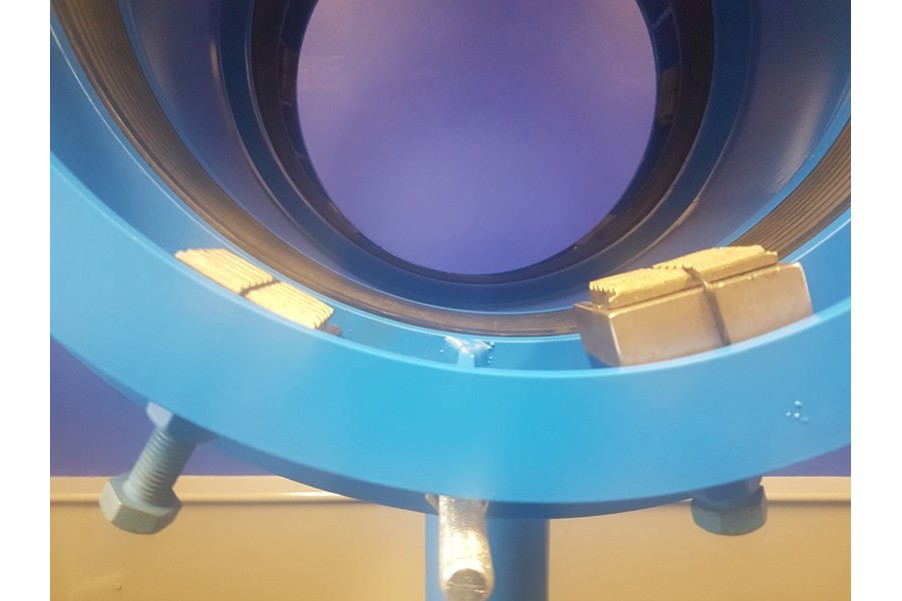

Gripblecken justerar sig själva individuellt i alla riktningar beroende av kraft och markrörelser och greppar hårdare kring röret ju mer påfrestningar det utsätts för.

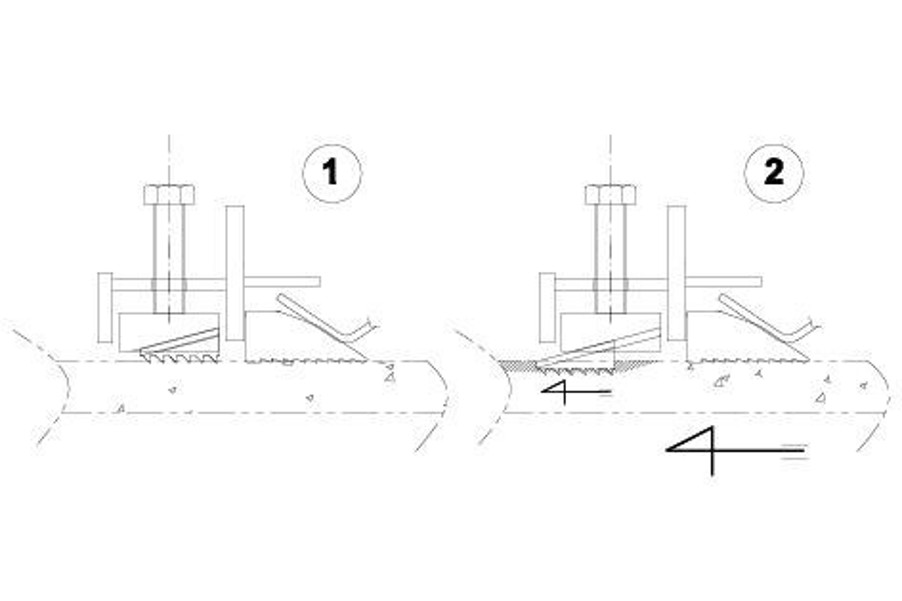

Gripblecken aktiveras när bulten skruvas ned mot röret till angivet moment.
De dragfasta gripblecken är då i korrekt position för att greppa kring röret, om det försöker slita sig ut ur kopplingen.
Standarder och godkännanden
-
WRAS Approved Product
