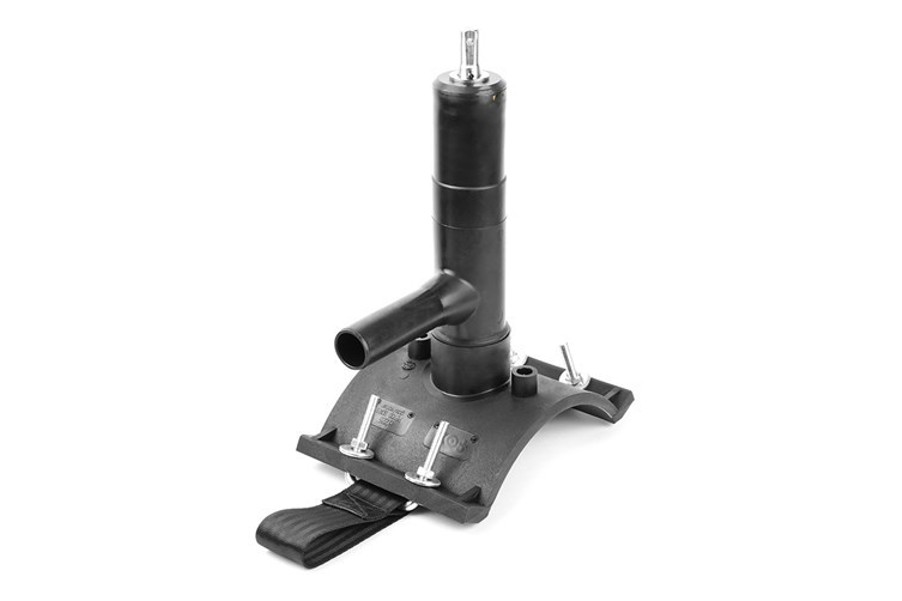

IBECO anborrningsventil

Dokument och länkar

PE100RC, SDR11; vatten PN16, gas PN10

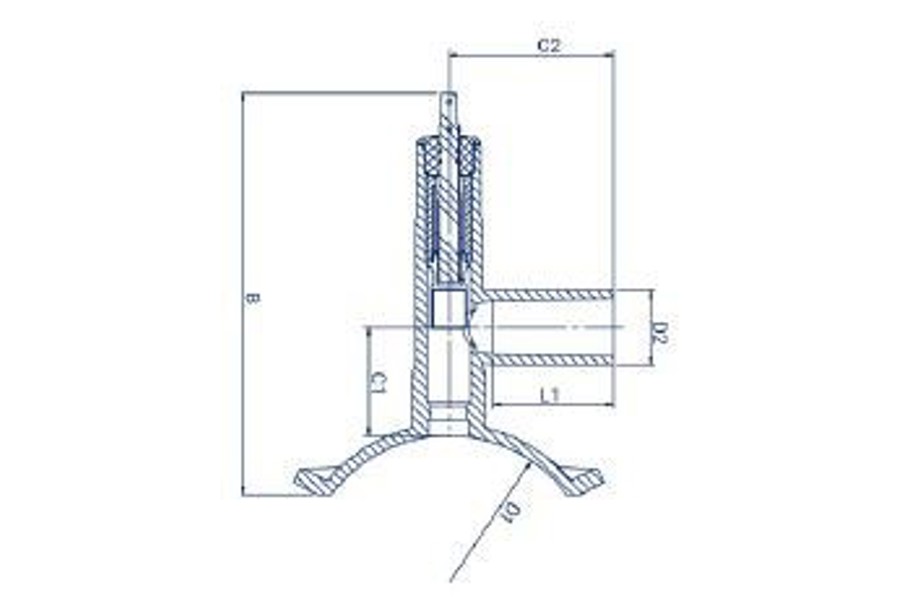

Art.nr.	RSK nr.	För rör YDD1 (mm)	AvstickD2 (mm)	HöjdB (mm)	C2mm	L1mm	C1mm	Viktkg
ZNF06303211	2410410	63	32	320	140	86	87	1,52
ZNF06306311	2410411	63	63	320	140	99	87	1,65
ZNF07503211	2410412	75	32	320	140	86	87	1,57
ZNF07506311	2410414	75	63	320	140	99	87	1,7
ZNF09003211	2410415	90	32	320	140	86	87	1,68
ZNF09006311	2410416	90	63	335	140	99	87	1,81
ZNF11003211	2410417	110	32	340	140	86	87	1,82
ZNF11006311	2410418	110	63	340	140	99	87	1,95
ZNF12503211	2410419	125	32	340	140	86	87	1,83
ZNF12506311	2410420	125	63	340	140	99	87	1,87
ZNF14003211	2410422	140	32	340	140	86	87	1,88
ZNF14006311	2410423	140	63	340	140	99	87	1,9
ZNF16003211	2410424	160	32	365	140	86	85	2,2
ZNF16006311	2410425	160	63	365	140	99	85	2,3
ZNF18003211	2410426	180	32	365	140	86	85	2,45
ZNF18006311	2410427	180	63	365	140	99	85	2,51
ZNF20003211	2410428	200	32	340	140	86	87	2,57
ZNF20006311	2410429	200	63	340	140	99	87	2,62
ZNF22503211	2410430	225	32	340	140	86	90	2,79
ZNF22506311	2410431	225	63	340	140	99	90	2,84
ZNF25003211	2410432	250	32	340	140	86	87	2,84
ZNF25006311	2410433	250	63	340	140	99	87	2,89
